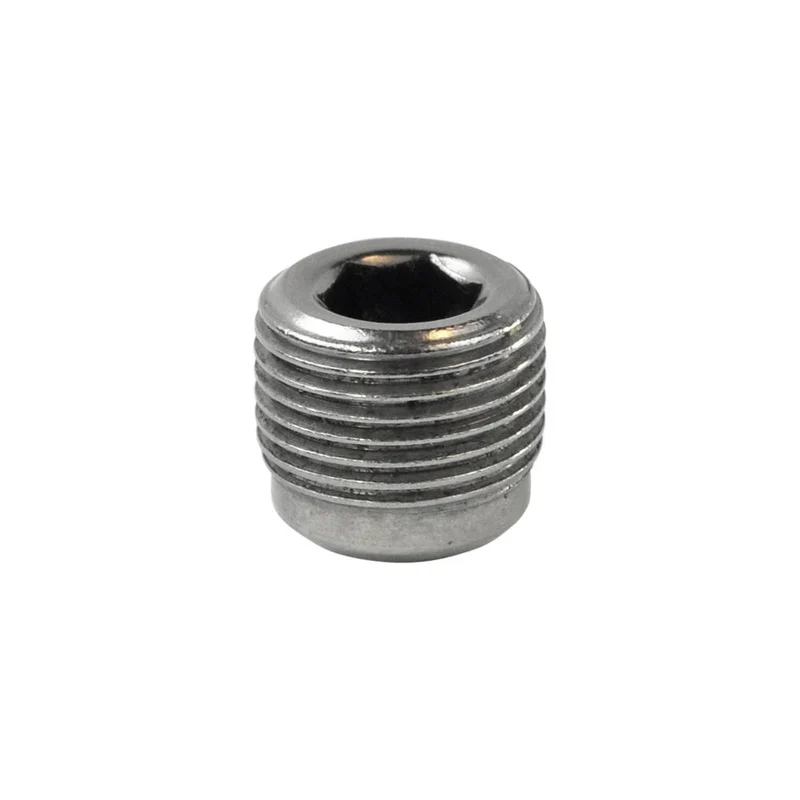

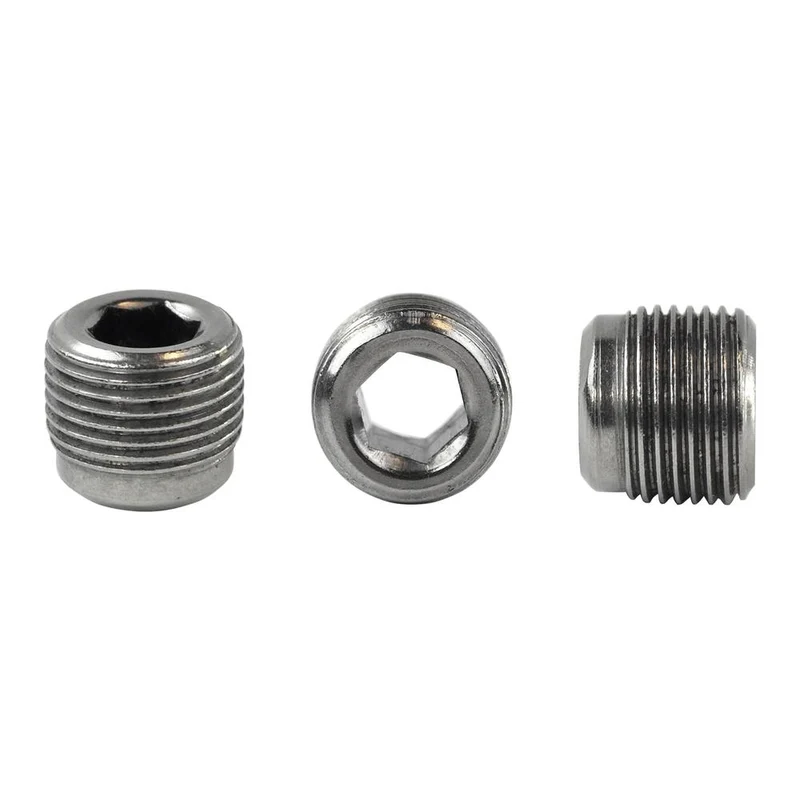

Stellschraube für Rohrverbinder

Diese losen Stellschrauben dienen als Ersatz oder Reserve für unsere Rohrverbinder. Die Stellschrauben sind standardmäßig bereits in den Rohrverbindern vormontiert und müssen daher normalerweise nicht separat bestellt werden. Bei Bedarf sind sie hier auch einzeln erhältlich.

Wählen Sie den Rohrdurchmesser des Rohrverbinders aus, und wir liefern automatisch die passende Stellschraube. Es handelt sich um Stellschrauben mit britischem BSP-Gewinde.

• Für Rohrverbinder 21,3 mm: RVS-Stellschraube 1/8" BSP
• Für Rohrverbinder 26,9 mm, 33,7 mm und Vierkant 25x25 mm: Stellschraube 1/4" BSP aus Kohlenstoffstahl (ML08AL) mit Magni 565 Beschichtung
• Für Rohrverbinder 42,4 mm, 48,3 mm, 60,3 mm und Vierkant 40x40 mm: Stellschraube 3/8" BSP aus Kohlenstoffstahl (ML08AL) mit Magni 565 Beschichtung

Die Stellschrauben werden mit einem Sechskantschlüssel, umgangssprachlich auch „Inbusschlüssel“ genannt, angezogen. Die Innensechskantgröße ist in Zoll (inch) angegeben. Verwenden Sie daher immer die passende Schlüsselgröße, um Beschädigungen an der Stellschraube zu vermeiden. Der passende Sechskantschlüssel kann direkt mitbestellt werden.

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

Vergleichbare Artikelnummern:

Dieses Produkt ist mit den folgenden Artikelnummern vergleichbar oder stellt eine Alternative dazu dar:

• 76A (Typ)
• T-ST-G (Tubeclamps)
• 97-4 (Kee Klamp)
