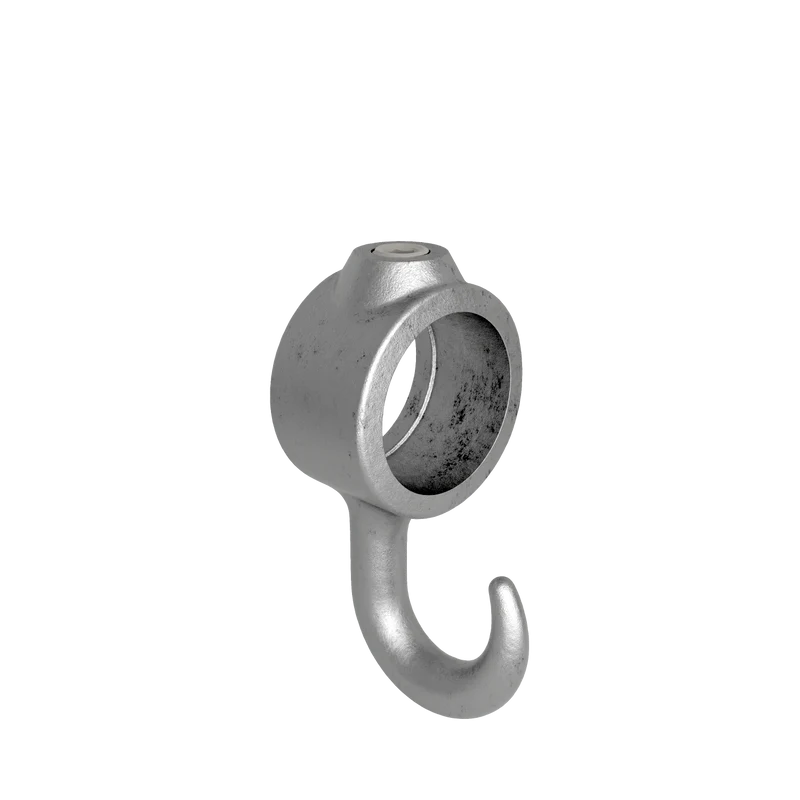

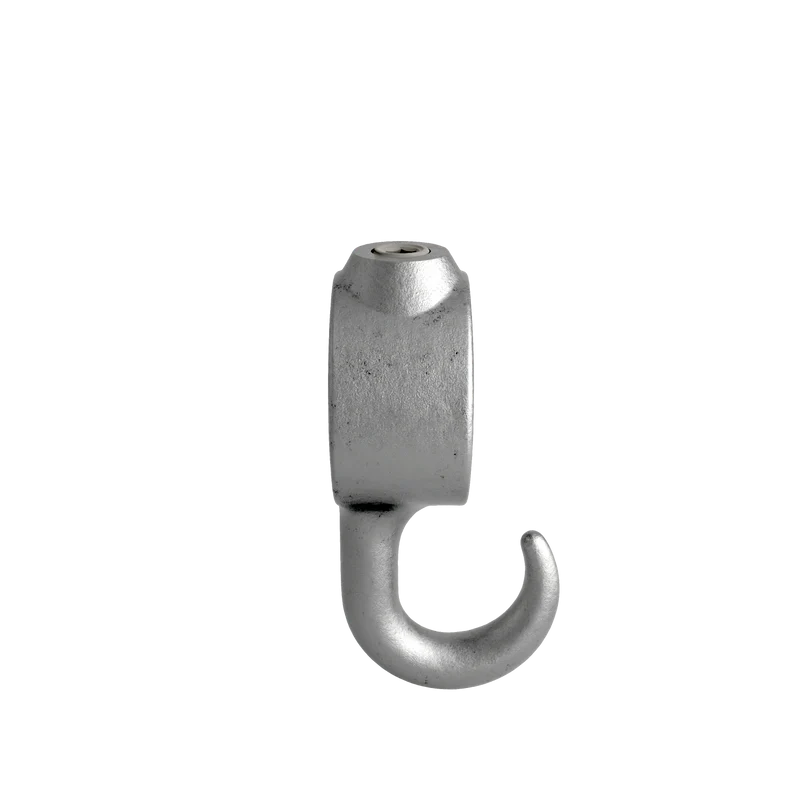

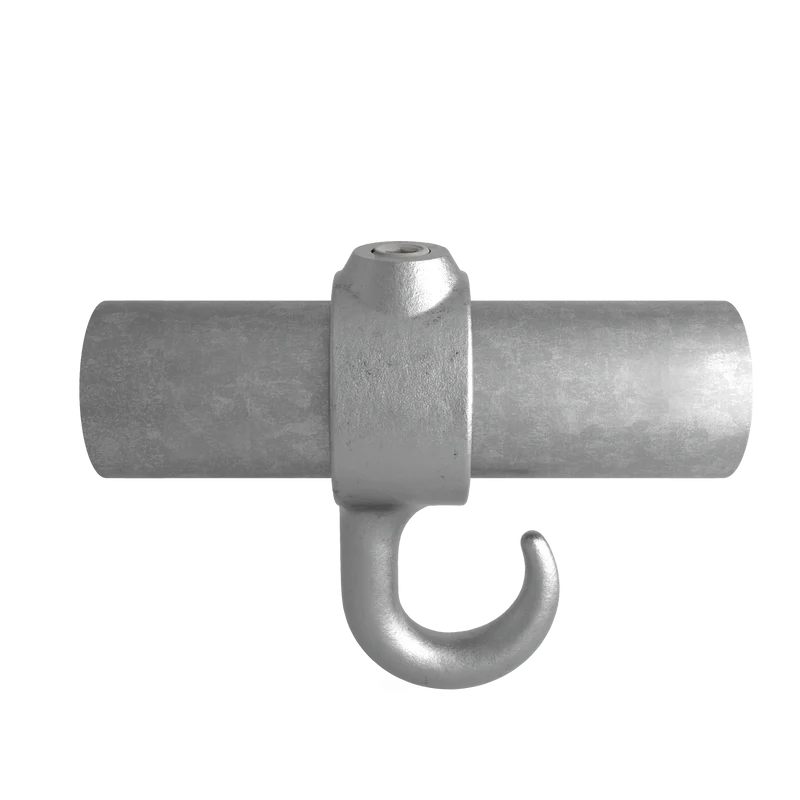

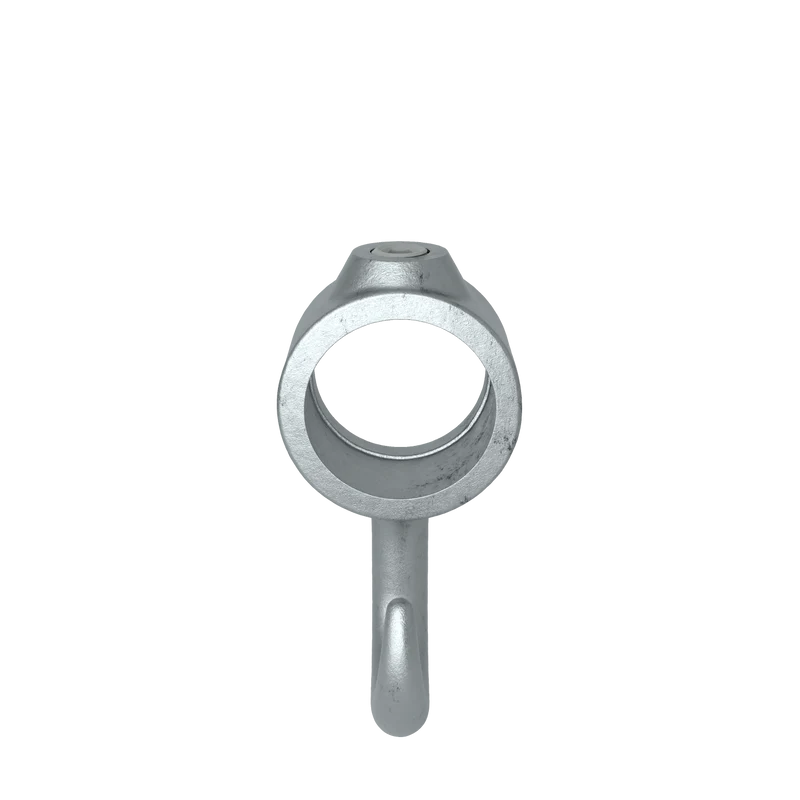

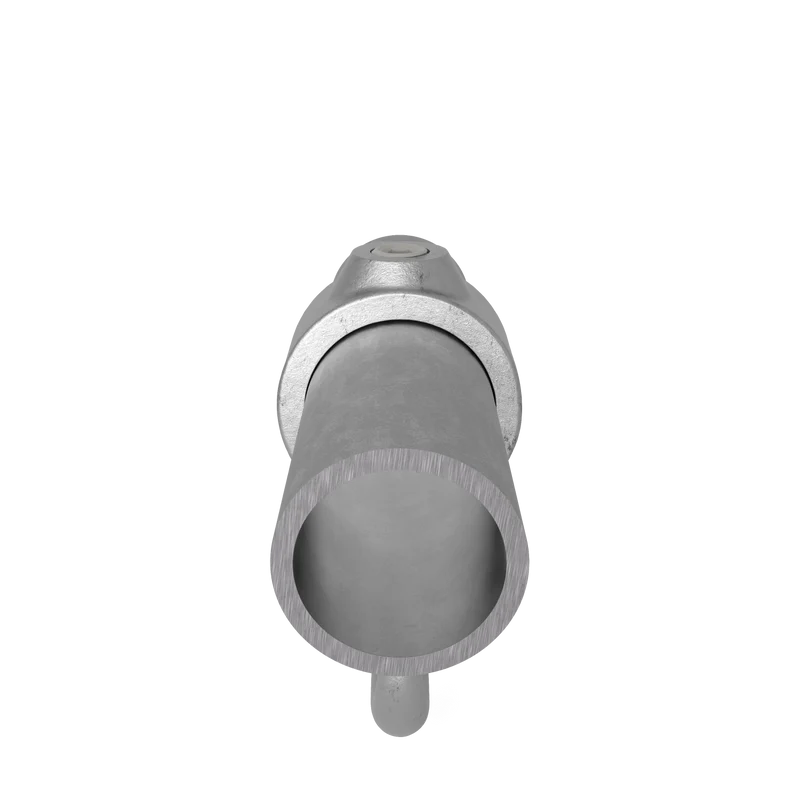

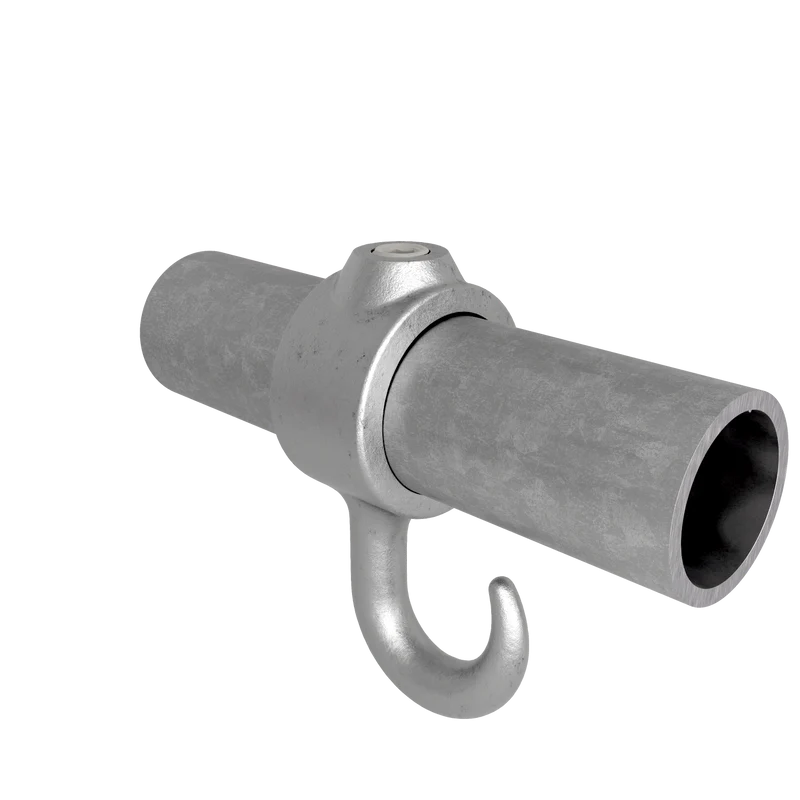

Stellring mit Haken 48,3 mm

Der Stellring mit Haken ist ein Rohrverbinder mit integriertem Haken, der in derselben Richtung wie das Rohr ausgerichtet ist. Die Öffnung des Hakens verläuft somit parallel zur Länge des Rohrs.

Dieser Verbinder wird häufig verwendet, um Ketten, Kabel oder leichte Materialien an einer Rohrkonstruktion aufzuhängen. Typische Anwendungen sind das Absperren von Durchgängen mit Ketten oder das Anbringen von Aufhängungen an Konstruktionen aus Rohren.

Für eine Ausführung, bei der der Haken im 90°-Winkel zum Rohr steht, ist auch ein spezieller Kleiderhaken erhältlich.

Oberfläche: Feuerverzinkt (ISO 1461)

Dieser Rohrverbinder ist feuerverzinkt gemäß ISO 1461. Dabei wird der Verbinder in flüssiges Zink getaucht, wodurch eine robuste und langlebige Schutzschicht entsteht. Die Zinkbeschichtung schützt zuverlässig vor Korrosion und macht den Rohrverbinder ideal für Außenanwendungen sowie den langfristigen Einsatz bei wechselnden Witterungsbedingungen.

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

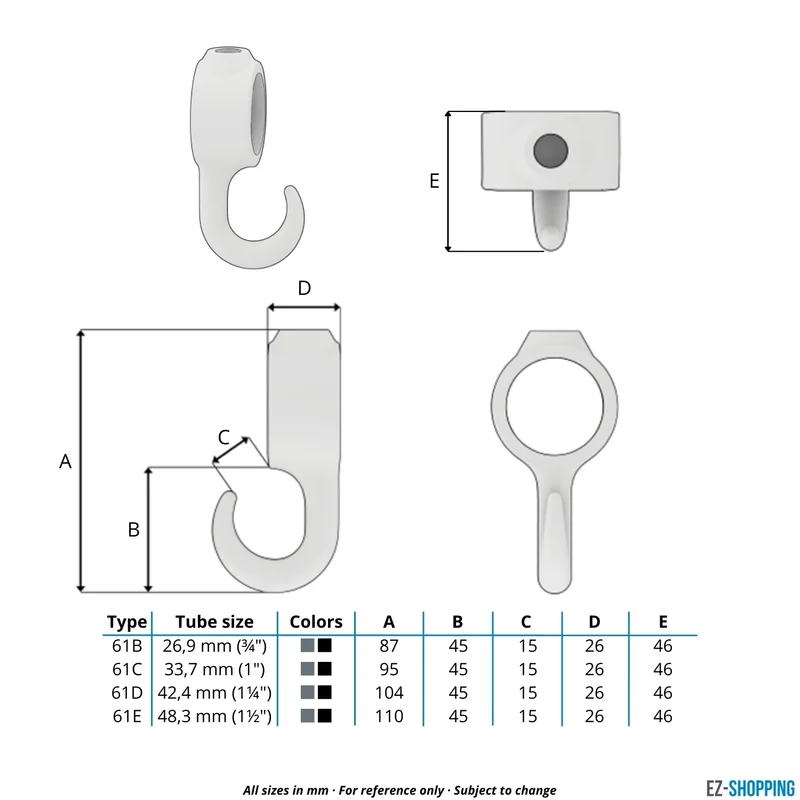

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

Qualität

Unsere Rohrverbinder werden nach strengen Produktionsstandards und Qualitätskontrollen gefertigt. Dadurch gewährleisten sie stabile und zuverlässige Verbindungen zwischen Rohren. Für nahezu alle gängigen Konstruktionen sind diese Verbinder ausreichend belastbar und sicher einsetzbar. Mehr über unsere Rohrverbinder erfahren Sie im Blog Alles über Rohrverbinder.

Vergleichbare Artikelnummern:

Dieses Produkt ist mit den folgenden Artikelnummern vergleichbar oder stellt eine Alternative dazu dar:

• 61E (Typ)
• T-182D (Tubeclamps)
• 182-D (Tubeclamps Ltd.)
• C33G40 (Fast Clamp)
• 182-D48 (Interclamp)
• 76-8 (Kee Klamp)
