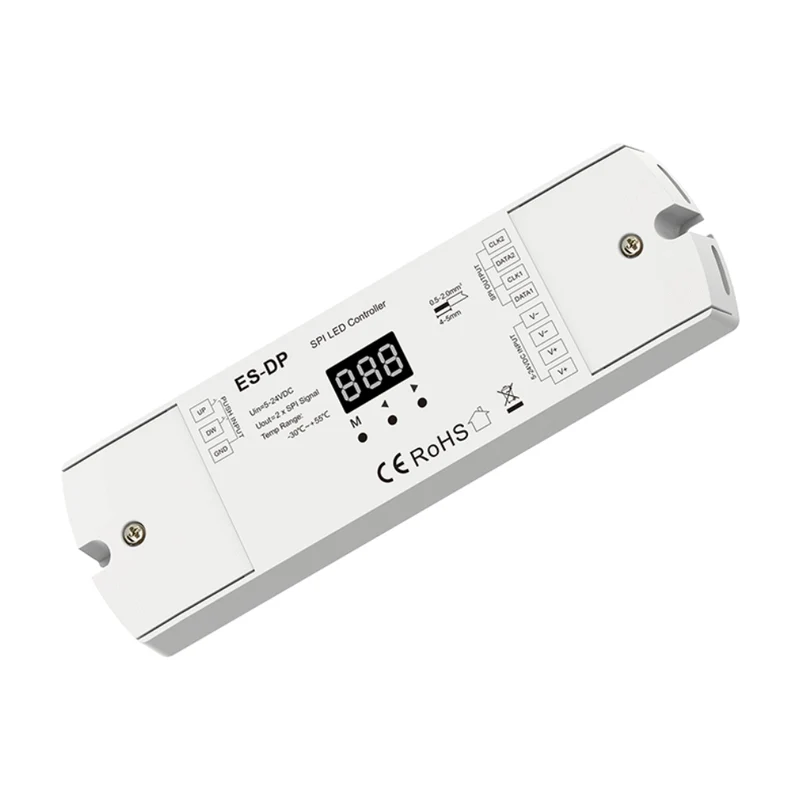

SPI LED-Controller mit 2 Tastereingängen für RGB/Weiß-Lauflichteffekte

SPI LED-Controller – Dual-Tastersteuerung für Lauflichteffekte mit RGB- oder Weißlicht (5–24 V DC)

Der SPI LED-Controller eignet sich für adressierbare LED-Streifen mit RGB- oder einfarbigen digitalen LEDs. Er wird über zwei Tastereingänge gesteuert und ist damit ideal für Anwendungen, bei denen ein Lichtlauf aus zwei Richtungen oder eine manuelle Steuerung über separate Schaltpunkte gewünscht ist.

Über das integrierte Digitaldisplay lassen sich wichtige Einstellungen direkt am Gerät vornehmen – ohne App, Software oder PC. Dazu gehören unter anderem Lichtart, IC-Typ, RGB-Reihenfolge, Pixelanzahl, Betriebsmodus, Ein- und Ausschaltverhalten, Helligkeit und Geschwindigkeit.

Der Controller unterstützt zwei Betriebsarten: Im Flow-Modus wird ein durchlaufender Lichteffekt über den LED-Streifen erzeugt. Im Step-Modus können segmentierte Lichtabläufe umgesetzt werden, zum Beispiel für einzelne Abschnitte, Stufen, Handläufe, Flure oder andere lineare LED-Installationen. Laut Datenblatt können im Flow-Modus bis zu 960 Pixel gesteuert werden; im Step-Modus ergibt sich die maximale Anzahl aus Schrittanzahl × Pixel pro Schritt und darf ebenfalls 960 Pixel nicht überschreiten.

Technische Merkmale

Merkmal	Details
Kompatible LED-Typen	Digitale SPI-LEDs (RGB oder Weiß, 28+ IC-Typen)
Steuerungssignal	2× SPI (DATA + CLK, TTL)
Max. Pixelzahl	960 Pixel (gesamt)
Eingangsspannung	5–24 V DC (konstant)
Max. Eingangsstrom	15 A
Tastereingänge	2× Taster (UP/DOWN, selbstzurückstellend)
Steuerung	Manuell über Taster, Digitaldisplay mit Bedientasten
Funktionen	Flow/Step-Modus, Farbwahl, Ein-/Ausschaltverzögerung, Helligkeit, Geschwindigkeit, RGB-Reihenfolge
Besonderheiten	Mehrcontroller-Synchronisierung möglich, Konfiguration ohne App oder PC
Montage	Schraubmontage
Schutzart	IP20 (für trockene Innenbereiche)
Betriebstemperatur	-30 °C bis +55 °C
Gehäusetemperatur (max.)	+65 °C
Abmessungen	175 × 54 × 27 mm
Gewicht	126 g
Zertifizierungen	CE, EMC, EN 62368-1, EN 301 489
