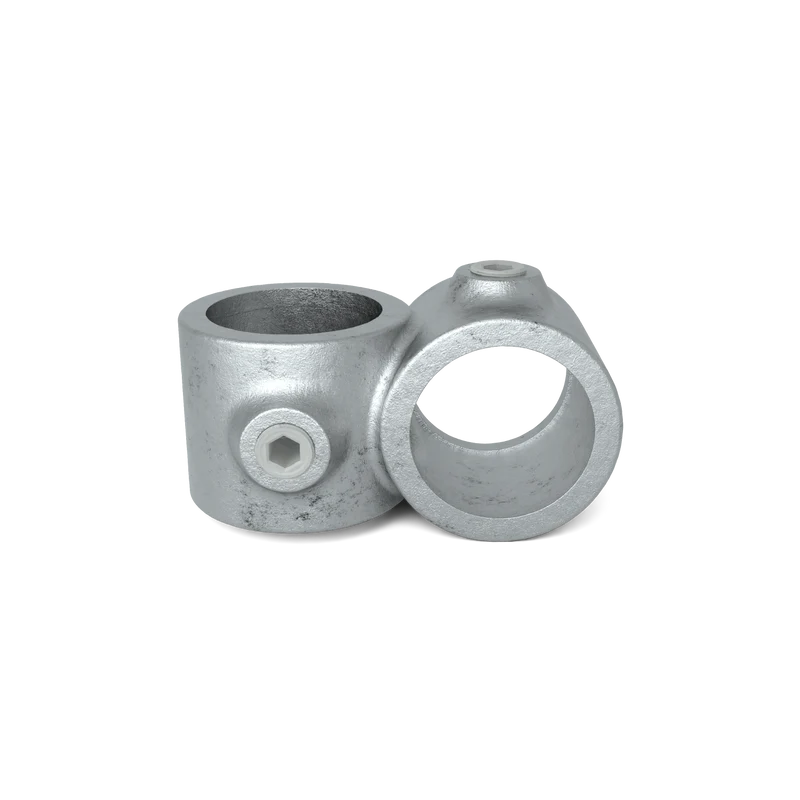

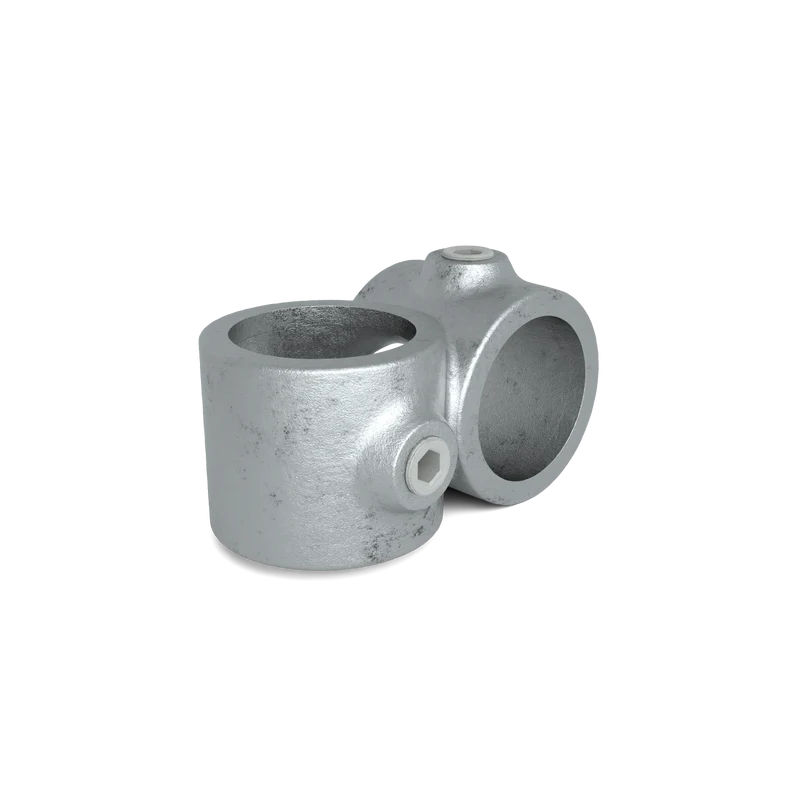

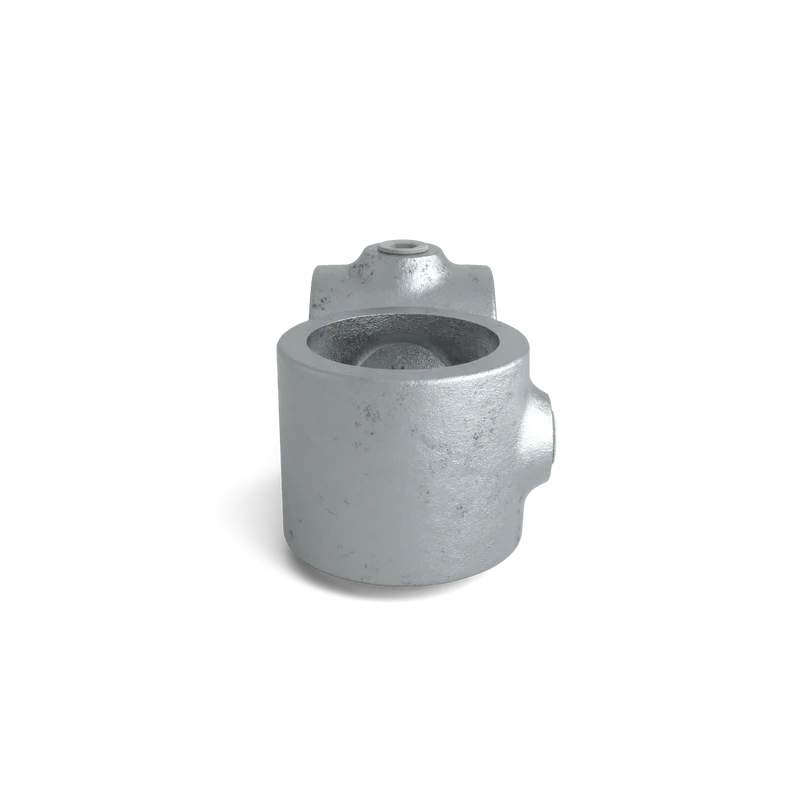

Kreuzstück 90° 26,9 mm

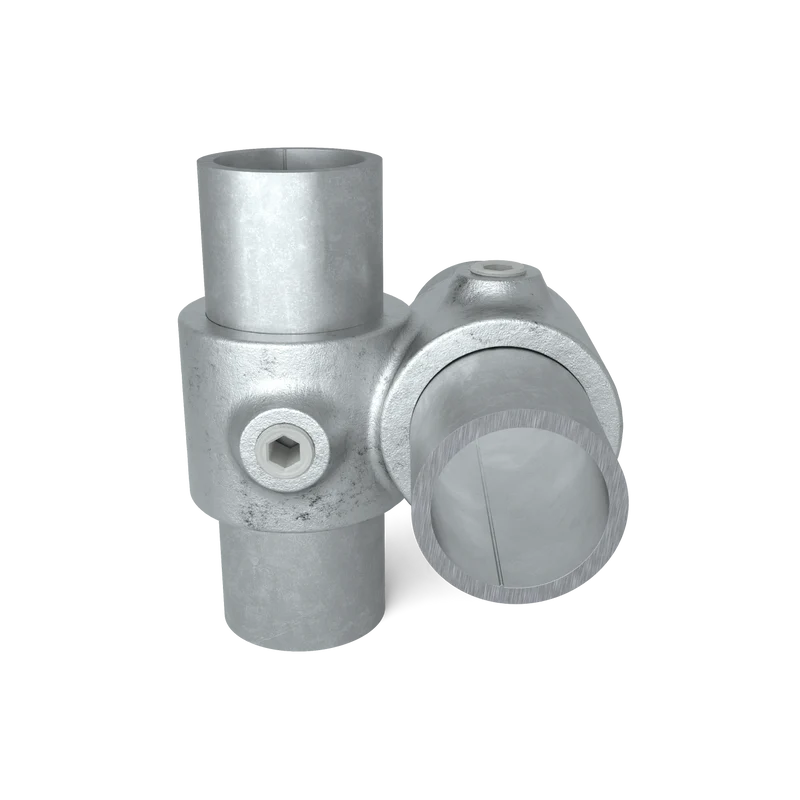

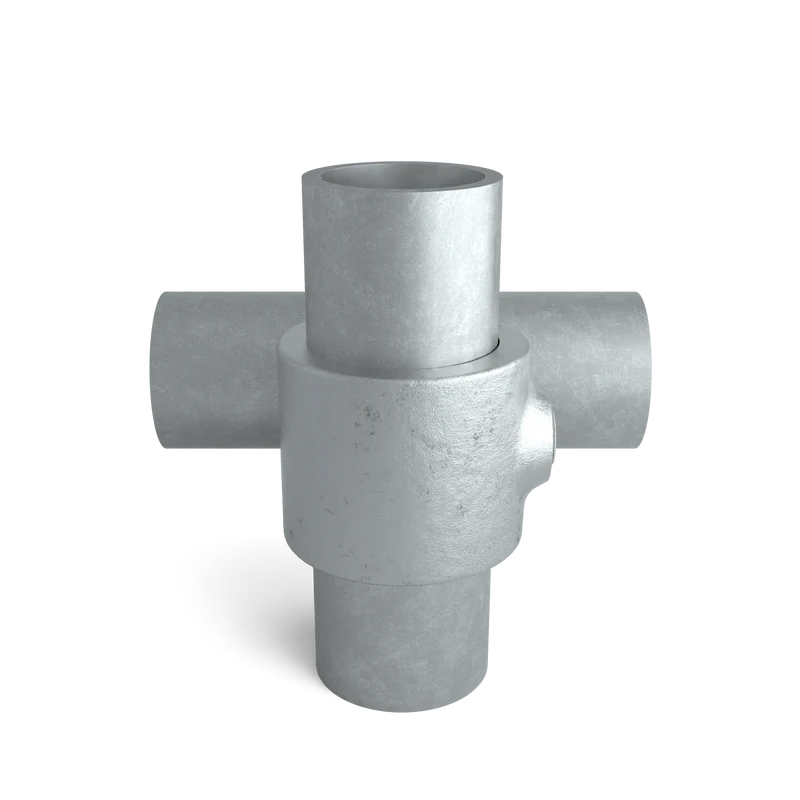

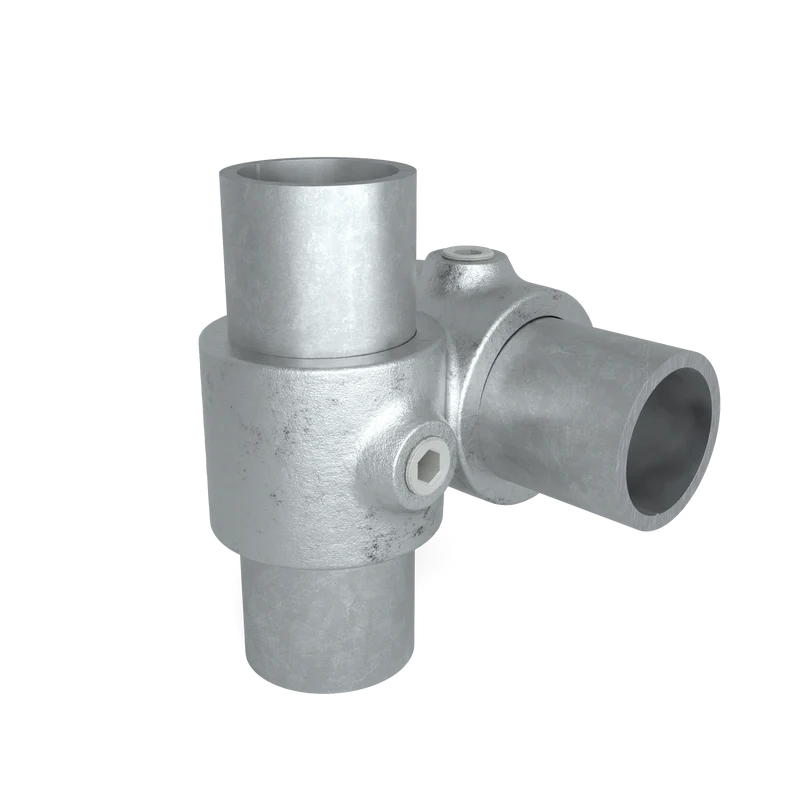

Der Rohrverbinder Kreuzstück 90° wird verwendet, um zwei Rohre im rechten Winkel (90°) miteinander zu verbinden, wobei beide Rohre durchgehend bleiben und sich rechtwinklig kreuzen. Da keines der Rohre unterbrochen werden muss, bleiben Schnittkosten gering und die konstruktive Stabilität erhalten.

Dieser Verbinder wird häufig bei Regalen, Gestellen, Geländern und Rahmenkonstruktionen eingesetzt, bei denen eine stabile Kreuzverbindung erforderlich ist.

Wenn die Konstruktion vollständig in einer Ebene verlaufen soll, kann alternativ das Kreuzstück 1 Ebene verwendet werden. Bei dieser Ausführung wird eines der kreuzenden Rohre unterbrochen, sodass eine flache Verbindung entsteht.

Oberfläche: Feuerverzinkt (ISO 1461)

Dieser Rohrverbinder ist feuerverzinkt gemäß ISO 1461. Dabei wird der Verbinder in flüssiges Zink getaucht, wodurch eine robuste und langlebige Schutzschicht entsteht. Die Zinkbeschichtung schützt zuverlässig vor Korrosion und macht den Rohrverbinder ideal für Außenanwendungen sowie den langfristigen Einsatz bei wechselnden Witterungsbedingungen.

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

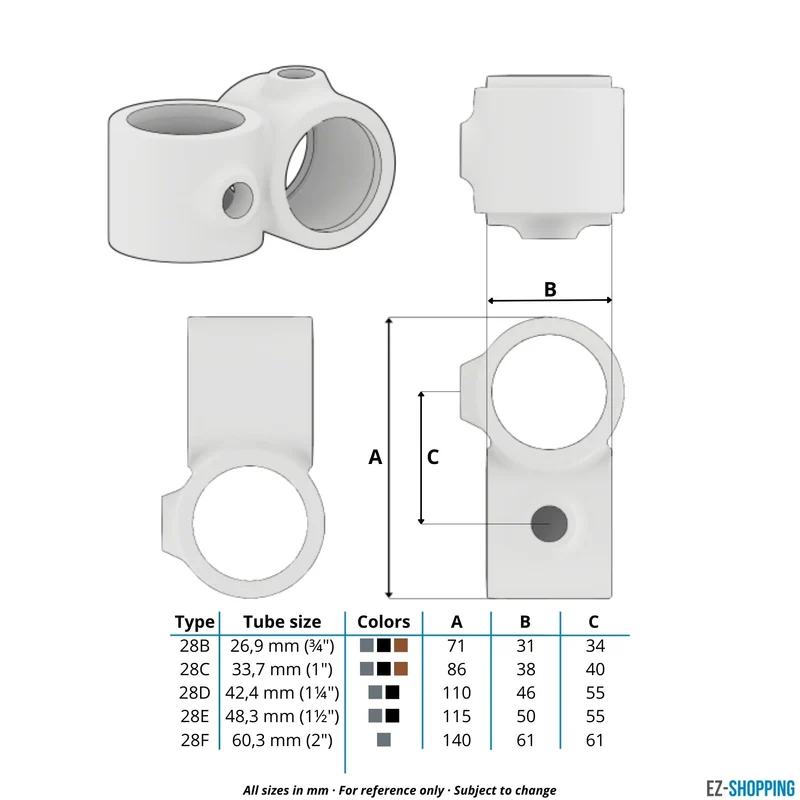

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

TÜV SÜD zertifiziert

Dieser Rohrverbinder ist TÜV SÜD zertifiziert. Dieses unabhängige Prüfsiegel bestätigt die Einhaltung strenger internationaler Qualitäts- und Sicherheitsstandards. Das Zertifikat gibt Auskunft über die maximale Biegebeanspruchung (Bending Load) und Zugbelastung (Tensile Load), angegeben in KiloNewton (kN). So wissen Sie genau, welche Kräfte diese Verbindung sicher aufnehmen kann. Mehr über unsere Rohrverbinder erfahren Sie im Blog Alles über Rohrverbinder.

Vergleichbare Artikelnummern:

Dieses Produkt ist mit den folgenden Artikelnummern vergleichbar oder stellt eine Alternative dazu dar:

• 28B (Typ)
• T-161A (Tubeclamps)
• 161-A (Tubeclamps Ltd.)
• C40G20 (Fast Clamp)
• 161-A27 (Interclamp)
• 45-5 (Kee Klamp)
