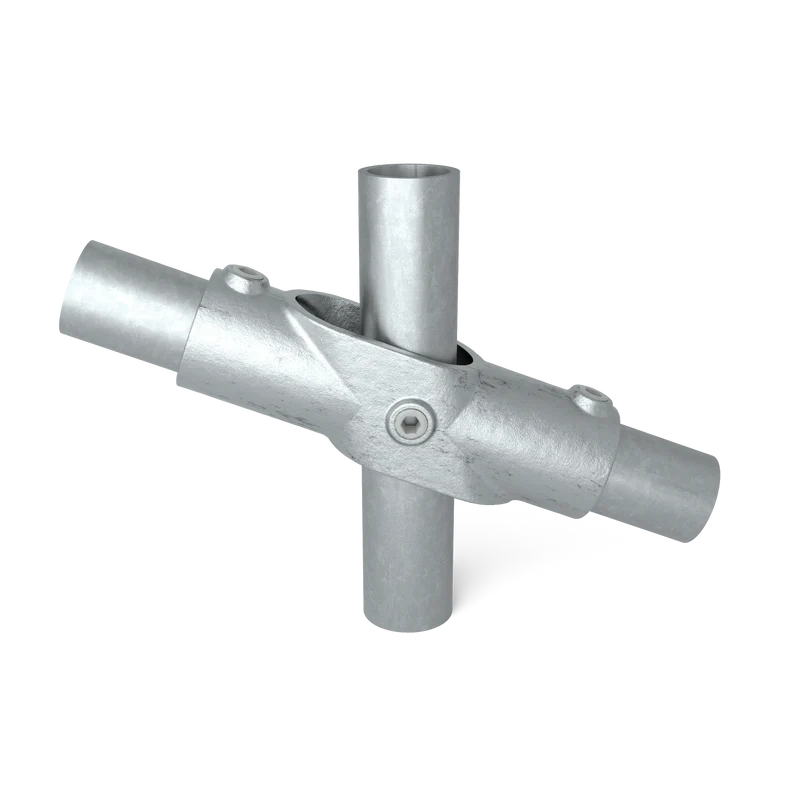

Kreuzstück 45° - 90° 48,3 mm

Das Kreuzstück 45° - 90° ermöglicht es, ein durchgehendes vertikales Gerüstrohr mit zwei Gerüstrohren in einem variablen Winkel zwischen 45° und 90° innerhalb derselben Ebene zu verbinden.

Dieser Rohrverbinder wird häufig bei Geländerkonstruktionen eingesetzt, beispielsweise wenn eine schräge Zwischenstrebe in einem variablen Winkel an einen vertikalen Pfosten angeschlossen werden soll. Durch den verstellbaren Winkelbereich kann die Verbindung exakt an die gewünschte Neigung angepasst werden.

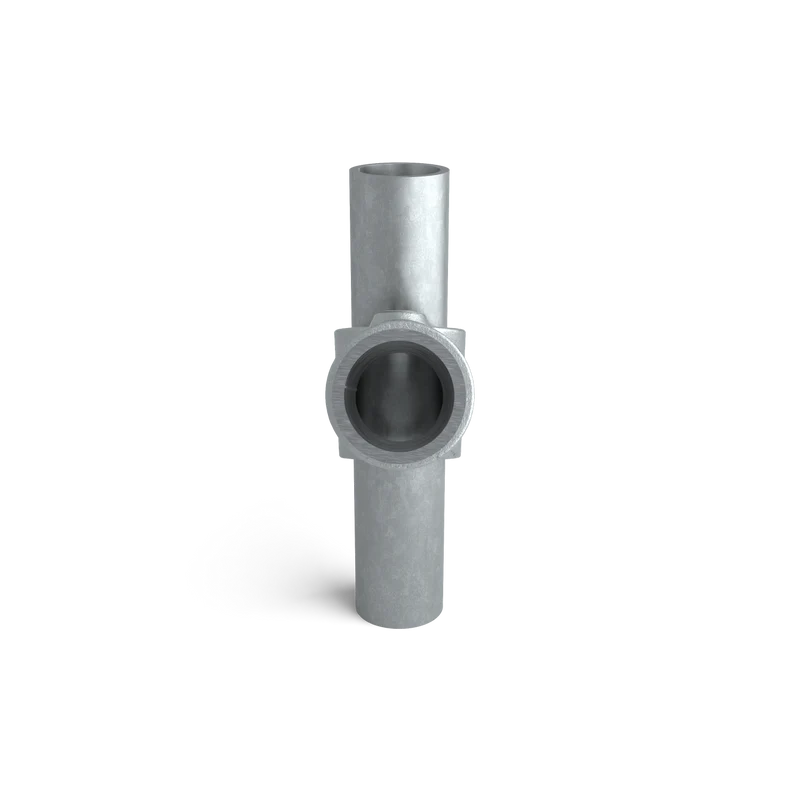

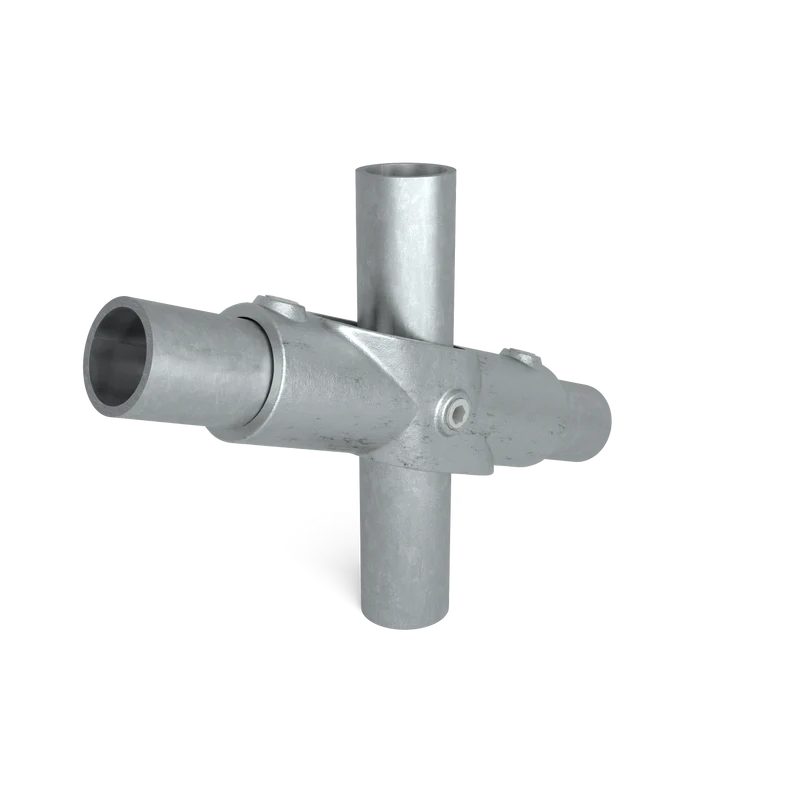

Das vertikale Rohr bleibt durchgehend, während die beiden schrägen Rohre einzeln in der Verbindung positioniert und mit Stellschrauben fixiert werden.

Oberfläche: Feuerverzinkt (ISO 1461)

Dieser Rohrverbinder ist feuerverzinkt gemäß ISO 1461. Dabei wird der Verbinder in flüssiges Zink getaucht, wodurch eine robuste und langlebige Schutzschicht entsteht. Die Zinkbeschichtung schützt zuverlässig vor Korrosion und macht den Rohrverbinder ideal für Außenanwendungen sowie den langfristigen Einsatz bei wechselnden Witterungsbedingungen.

Montage mit Stellschraube

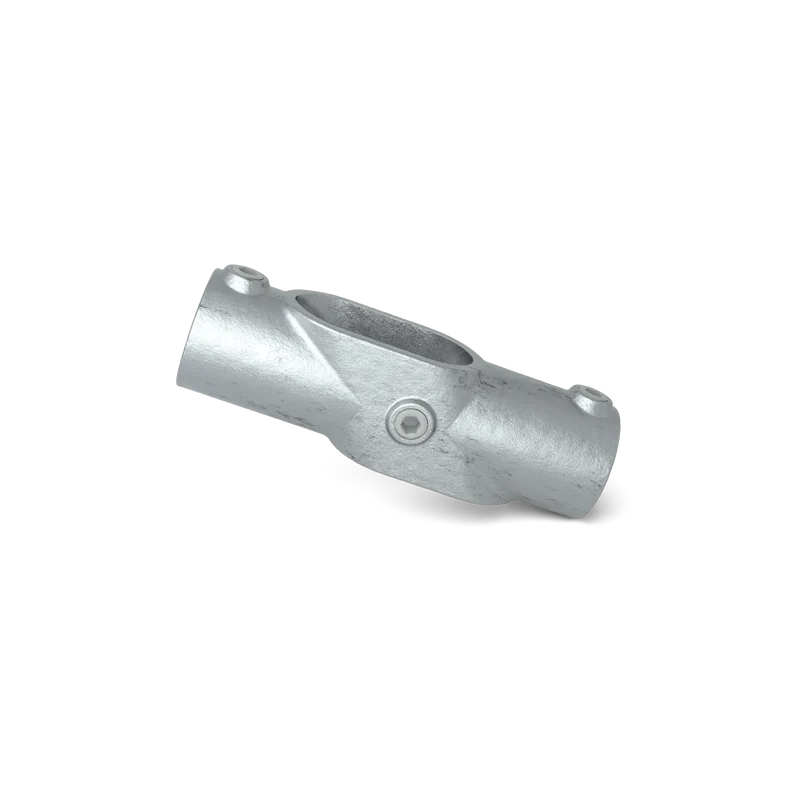

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

Welche Größe Rohrverbinder benötigen Sie?

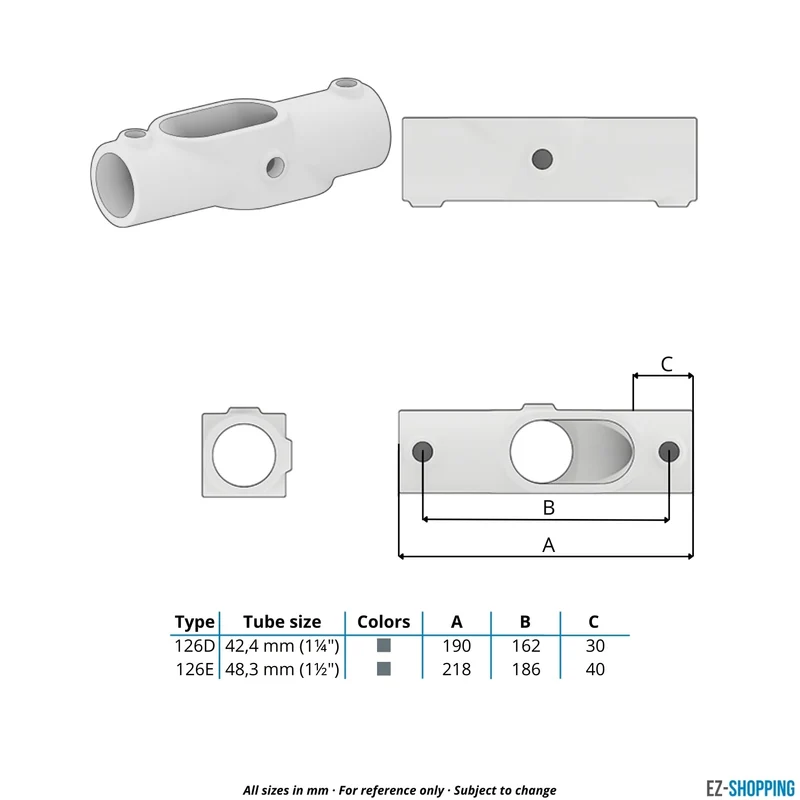

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

Qualität

Unsere Rohrverbinder werden nach strengen Produktionsstandards und Qualitätskontrollen gefertigt. Dadurch gewährleisten sie stabile und zuverlässige Verbindungen zwischen Rohren. Für nahezu alle gängigen Konstruktionen sind diese Verbinder ausreichend belastbar und sicher einsetzbar. Mehr über unsere Rohrverbinder erfahren Sie im Blog Alles über Rohrverbinder.

Vergleichbare Artikelnummern:

Dieses Produkt ist mit den folgenden Artikelnummern vergleichbar oder stellt eine Alternative dazu dar:

• 126E (Typ)
• T-126D (Tubeclamps)
