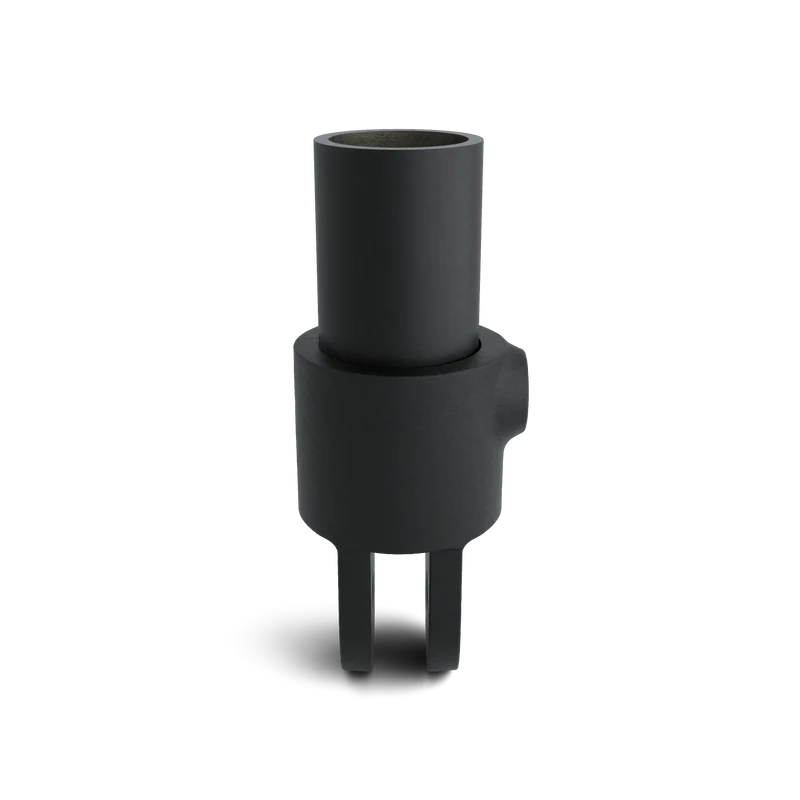

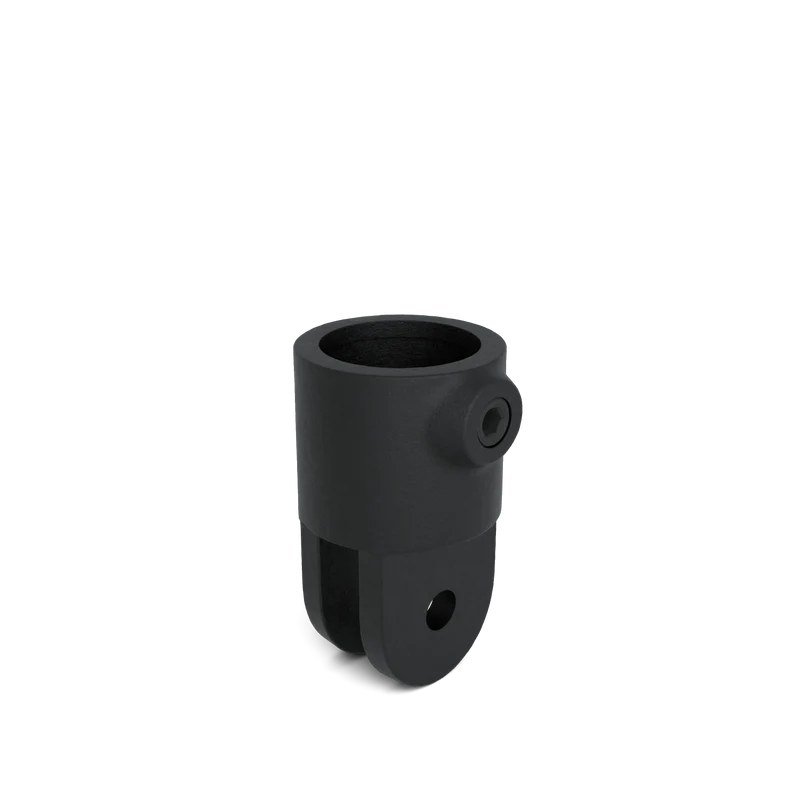

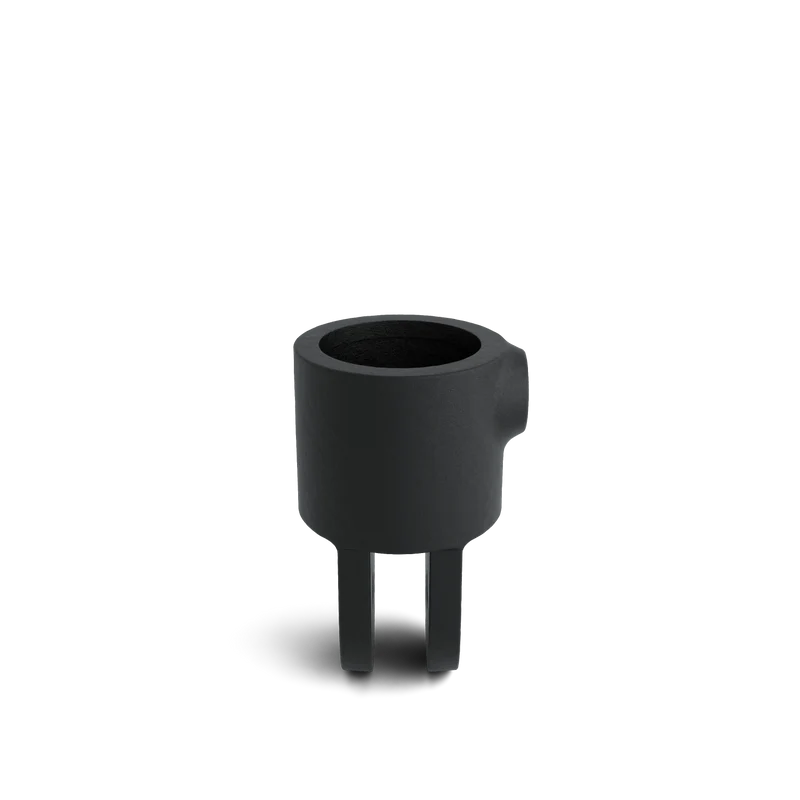

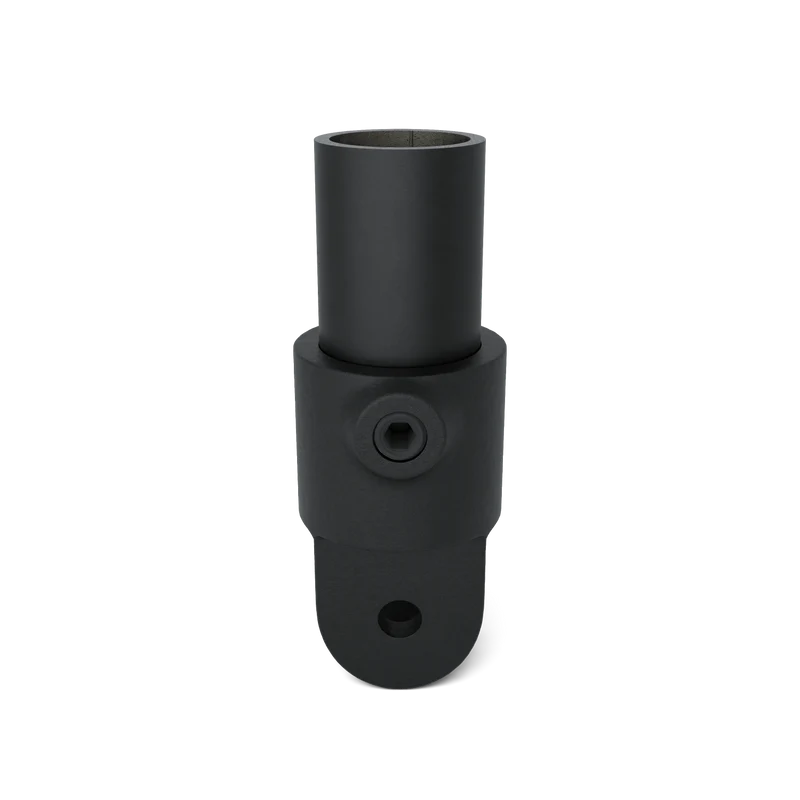

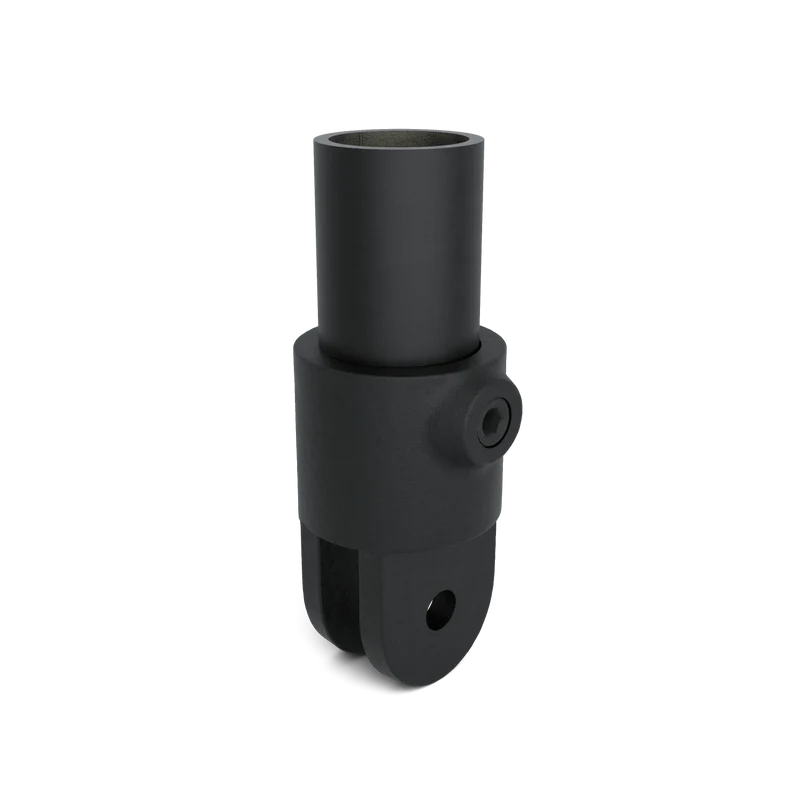

Gelenkhalter - Schwarz für außen - 33,7 mm

Der Gelenkhalter wird in Kombination mit einem Gelenkauge verwendet, um eine schwenkbare Verbindung zu schaffen. Zusammen bilden diese beiden Bauteile ein Gelenk, das als Drehpunkt zwischen zwei Rohren dient.

Der Gelenkhalter wird am Ende eines Rohrs befestigt und bildet die Aufnahme, in der sich das Gelenkauge bewegen kann. Durch die Kombination mehrerer Gelenkhalter mit den doppelten Ausführungen der Gelenkaugen lassen sich auch komplexere Gelenkkonstruktionen realisieren.

Gelenkaugen und Gelenkhalter verschiedener Rohrdurchmesser können miteinander kombiniert werden. Dadurch lassen sich auch unterschiedliche Rohrgrößen schwenkbar verbinden, ohne einen reduzierenden Rohrverbinder zu verwenden. Hinweis: Die Gelenkteile für Vierkantrohre 25 × 25 mm sind nur untereinander kompatibel und können nicht mit anderen Rohrgrößen kombiniert werden.

Diese schwarze Rohrverbinder gehört zu unserem speziellen Outdoor-Sortiment und ist somit sowohl für den Innen- als auch für den Außenbereich geeignet.

Oberfläche: Verzinkt und schwarz pulverbeschichtet

Dieser schwarze Outdoor Rohrverbinder wird zunächst verzinkt, um ihn für den Außenbereich geeignet zu machen. Anschließend erhält er eine matte schwarze Pulverbeschichtung mit Struktur in RAL 9005. Diese Kombination sorgt für eine moderne Optik und bietet gleichzeitig zuverlässigen Schutz vor Witterungseinflüssen. Dadurch ist der Verbinder für Innen- und Außenanwendungen geeignet. Optisch besteht nahezu kein Unterschied zu schwarzen Rohrverbindern für den Innenbereich.

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

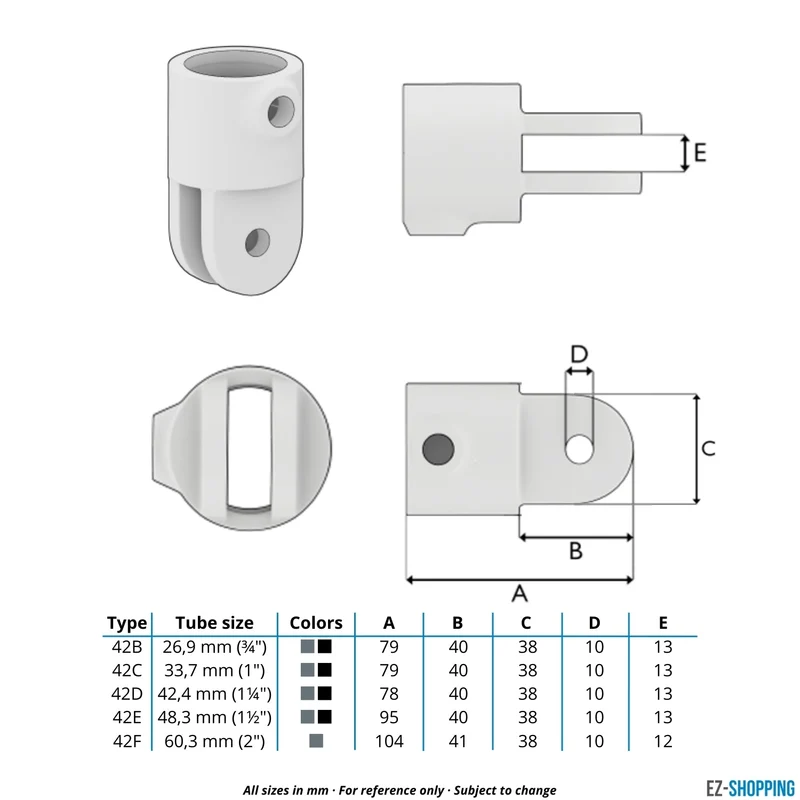

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

TÜV SÜD zertifiziert

Dieser Rohrverbinder ist TÜV SÜD zertifiziert. Dieses unabhängige Prüfsiegel bestätigt die Einhaltung strenger internationaler Qualitäts- und Sicherheitsstandards. Das Zertifikat gibt Auskunft über die maximale Biegebeanspruchung (Bending Load) und Zugbelastung (Tensile Load), angegeben in KiloNewton (kN). So wissen Sie genau, welche Kräfte diese Verbindung sicher aufnehmen kann. Mehr über unsere Rohrverbinder erfahren Sie im Blog Alles über Rohrverbinder.
