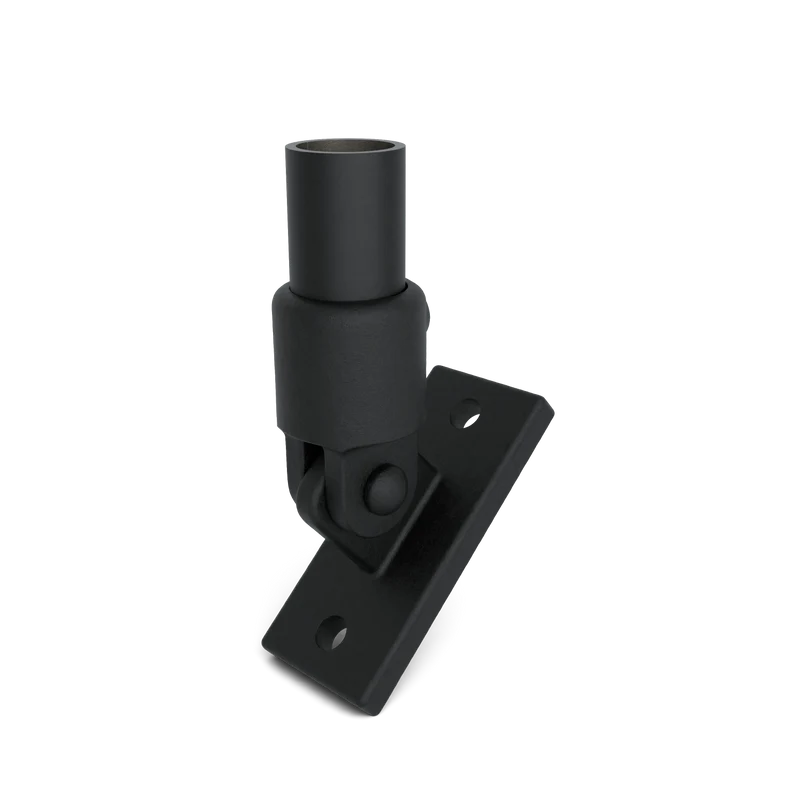

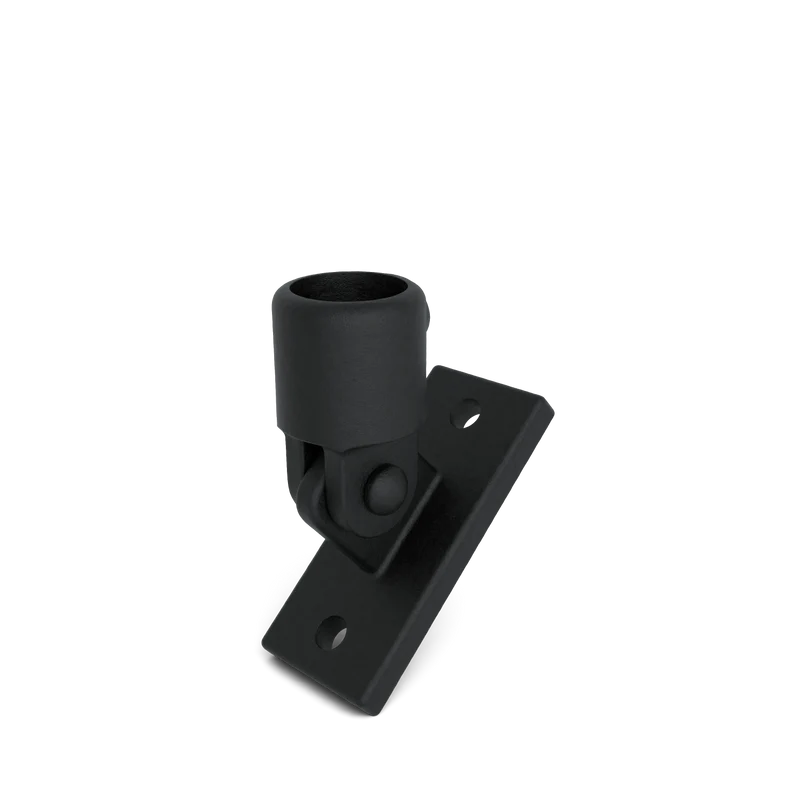

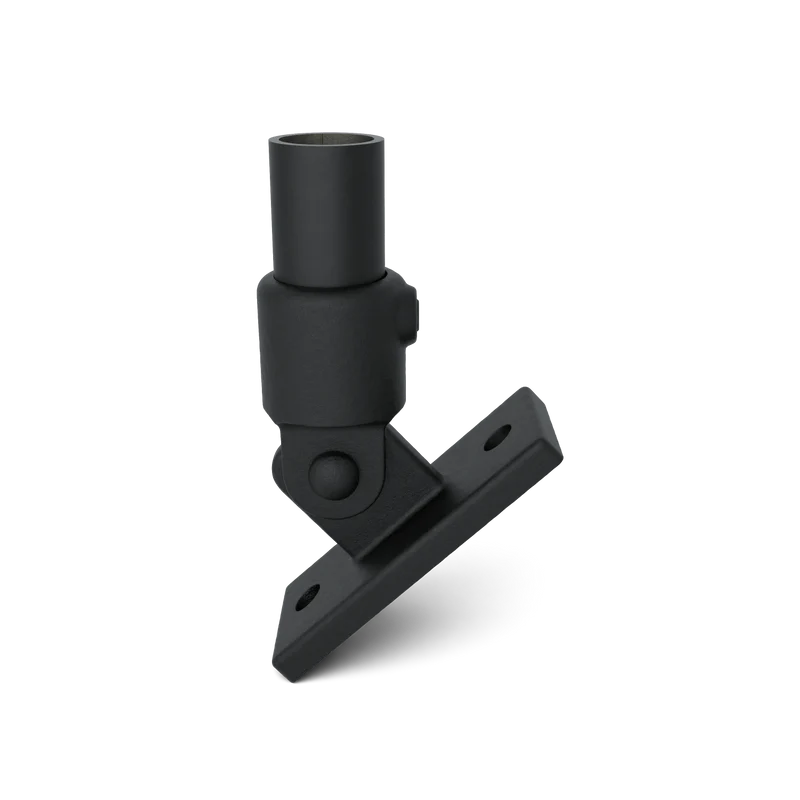

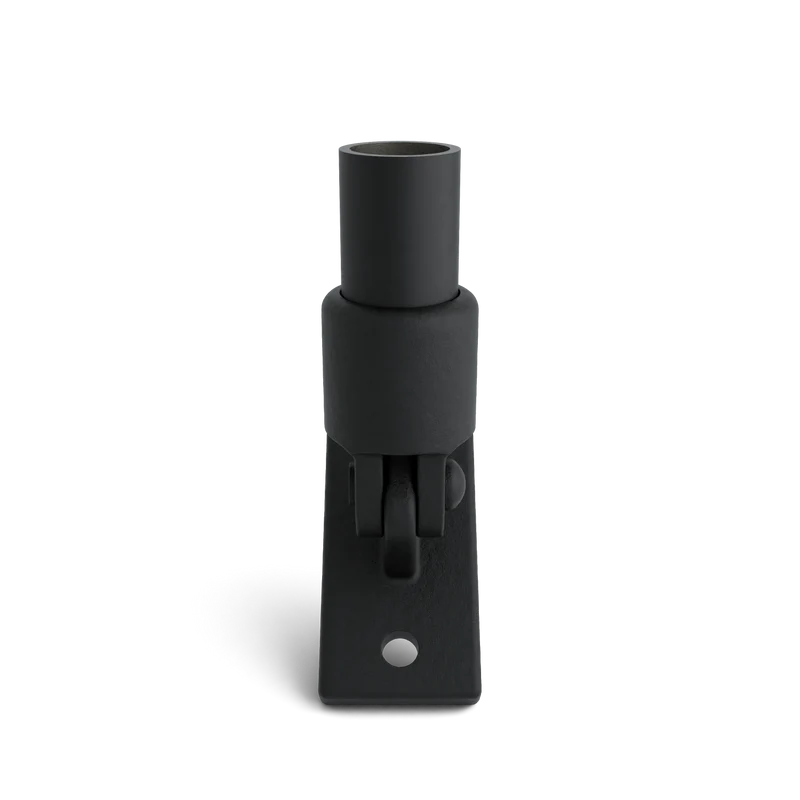

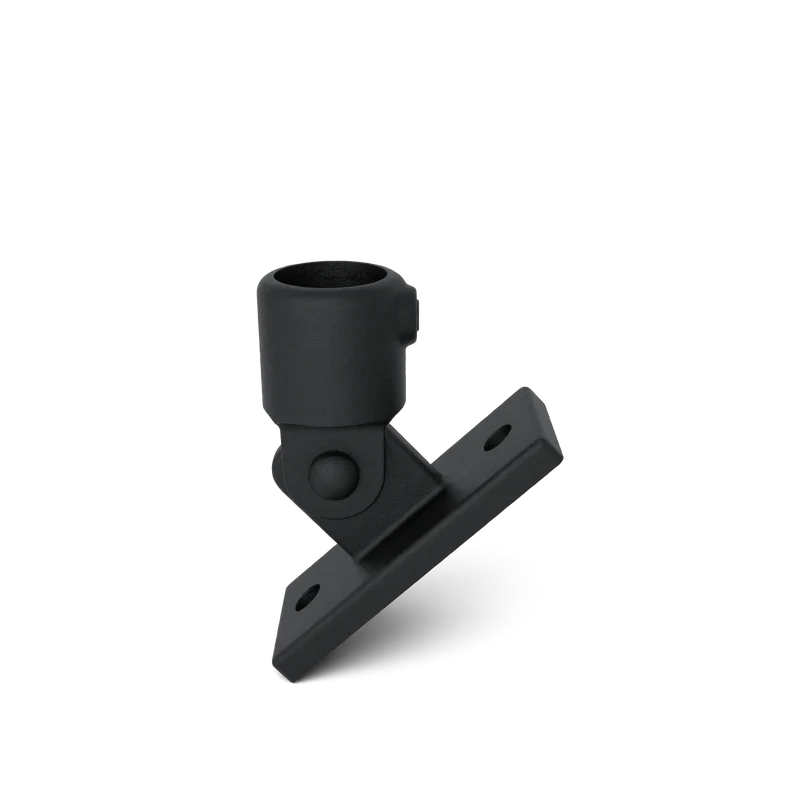

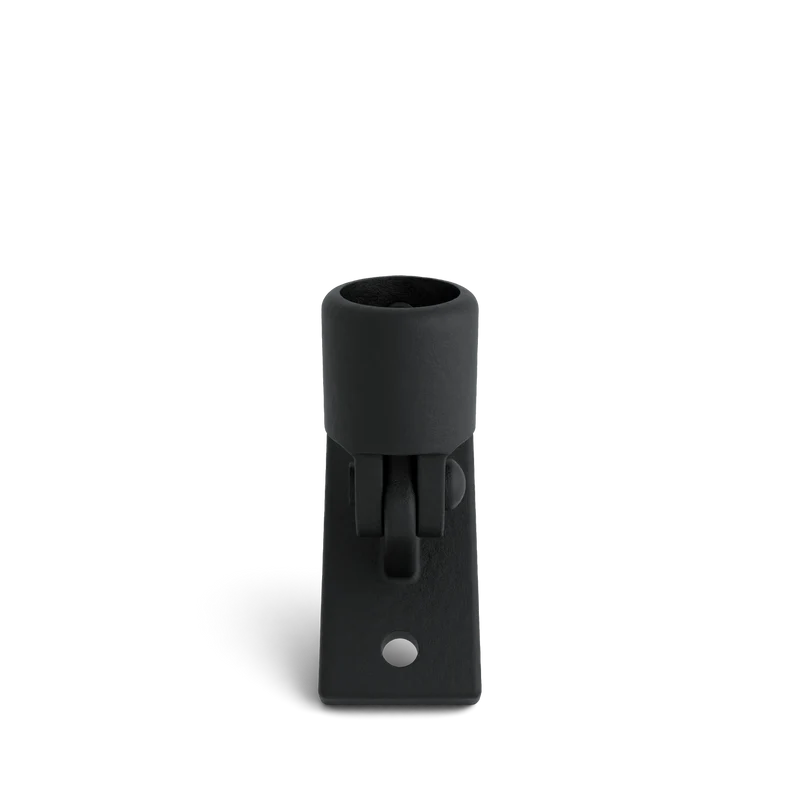

Gelenkfuß schwarz 42,4 mm

Der Gelenkfuß ist ein kompletter Scharnierverbinder, mit dem ein Rohr drehbar an einer Wand, am Boden oder an einer anderen flachen Oberfläche befestigt werden kann. Dadurch kann das Rohr in nahezu jedem gewünschten Winkel positioniert werden.

Der integrierte Gelenkbolzen ist fest montiert und kann weder demontiert noch in einer festen Position arretiert werden. Die Verbindung bleibt daher dauerhaft beweglich. Dieser Verbinder wird häufig verwendet, um Streben oder Verstärkungen aus Rohren an festen Untergründen wie Beton zu befestigen.

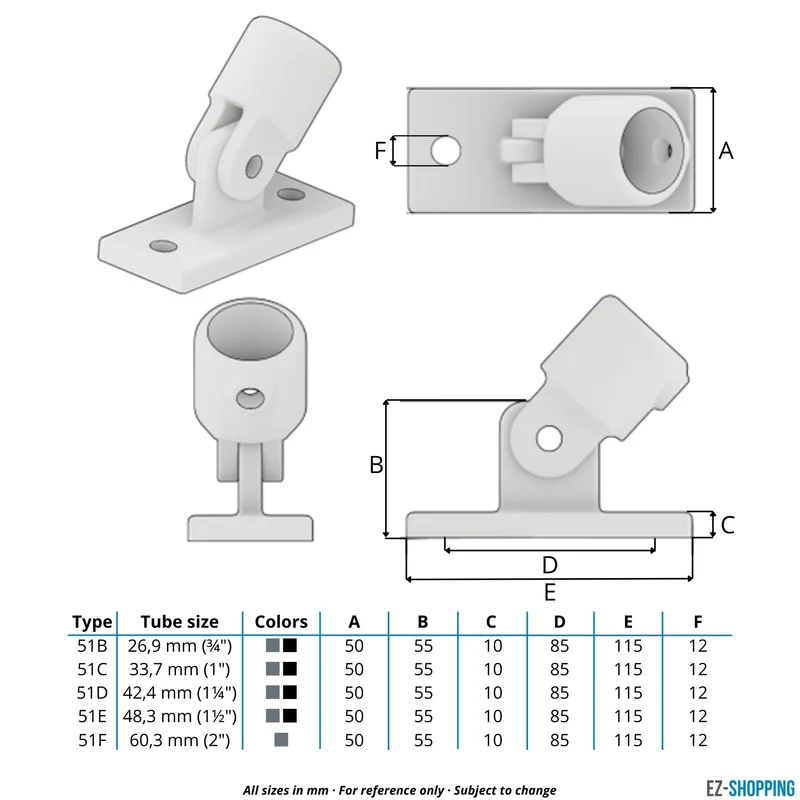

Die Grundplatte des Gelenkfußes hat eine Größe von etwa 112 × 51 mm.

Oberfläche: Schwarze KTL-Beschichtung RAL 9005

Dieser schwarze Rohrverbinder ist mit einer KTL-Beschichtung mit Struktur in RAL 9005 versehen. Diese elektrostatisch aufgebrachte Beschichtung sorgt für eine elegante, industrielle Optik. Sie bietet Schutz für den Einsatz im Innenbereich. Für dauerhafte Außenanwendungen empfehlen wir feuerverzinkte Rohrverbinder oder pulverbeschichtete Varianten aus unserem Outdoor- oder Vintage-Sortiment, da langfristige Feuchtigkeitseinwirkung zu Korrosion führen kann.

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

Vergleichbare Artikelnummern:

Dieses Produkt ist mit den folgenden Artikelnummern vergleichbar oder stellt eine Alternative dazu dar:

• Z51D (Typ)
• BL169-C42 (Tubeclamps)
