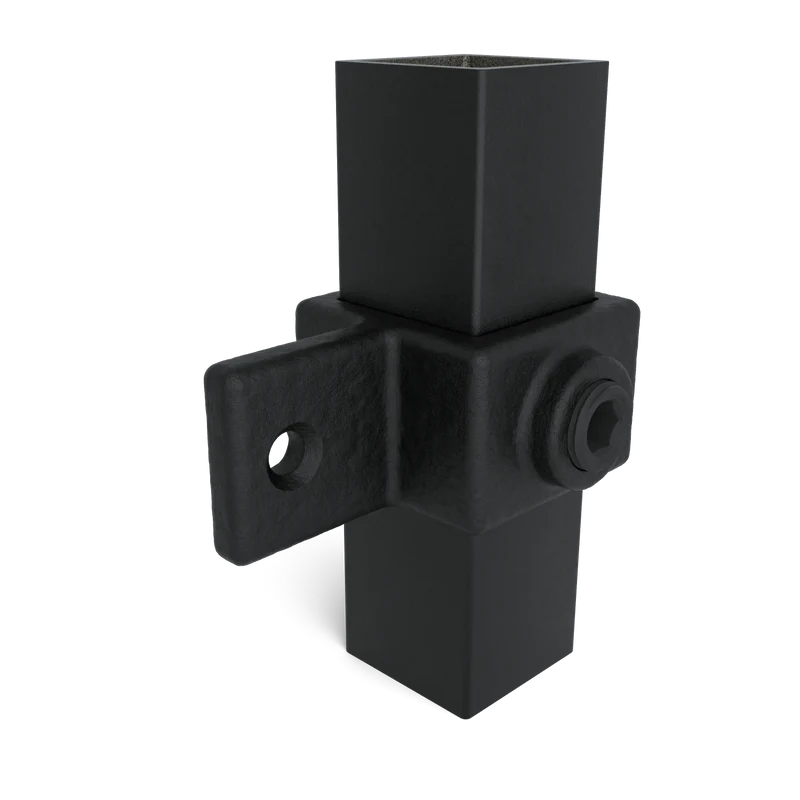

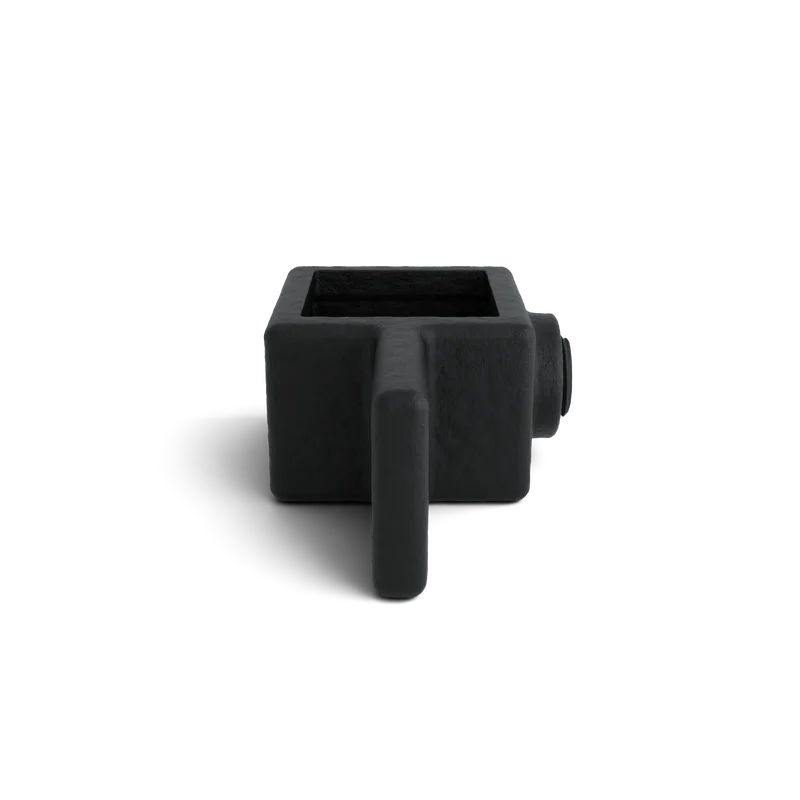

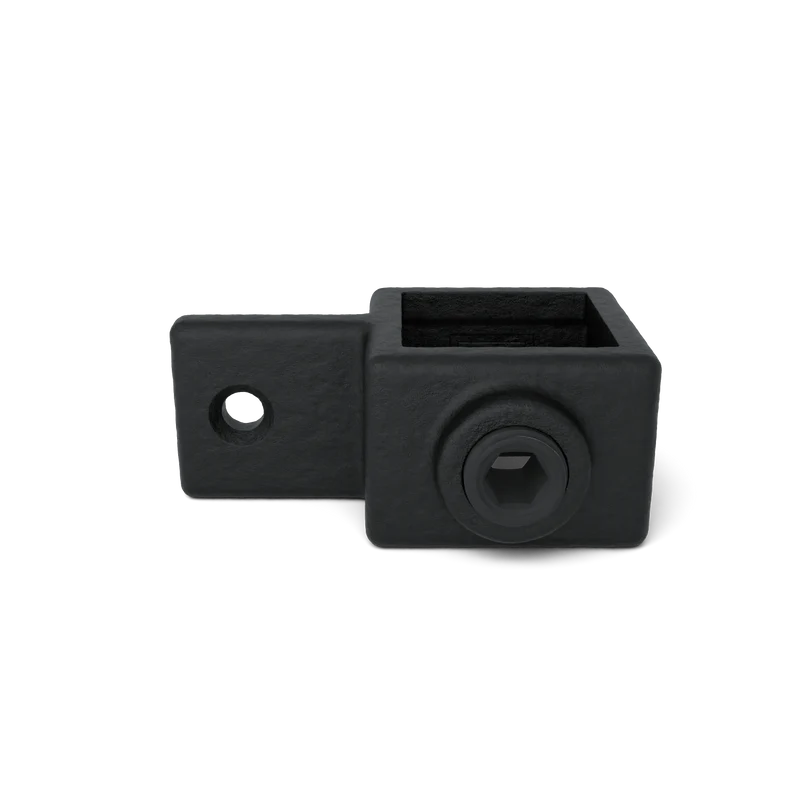

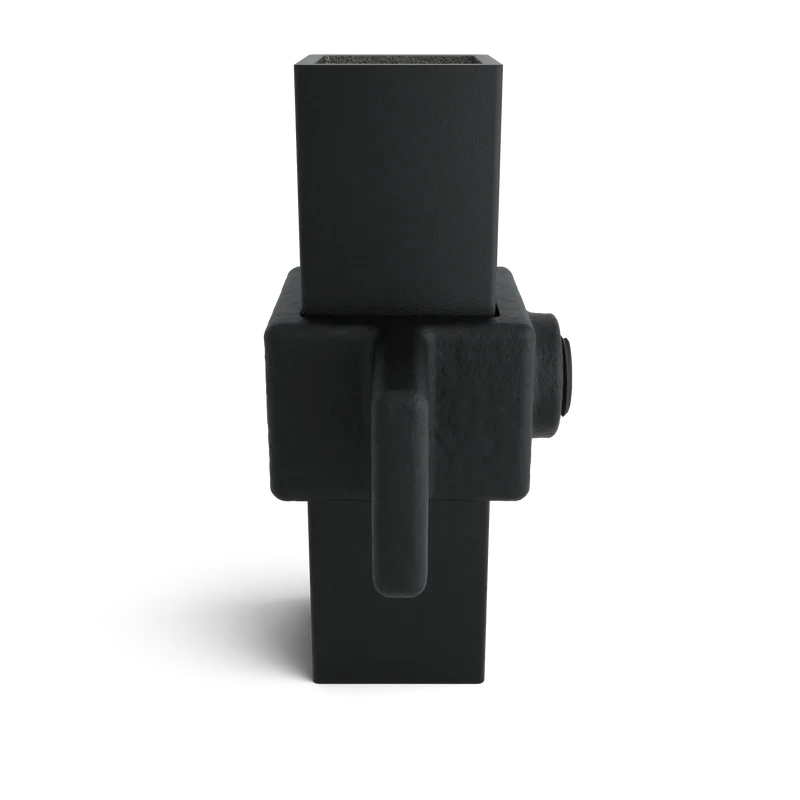

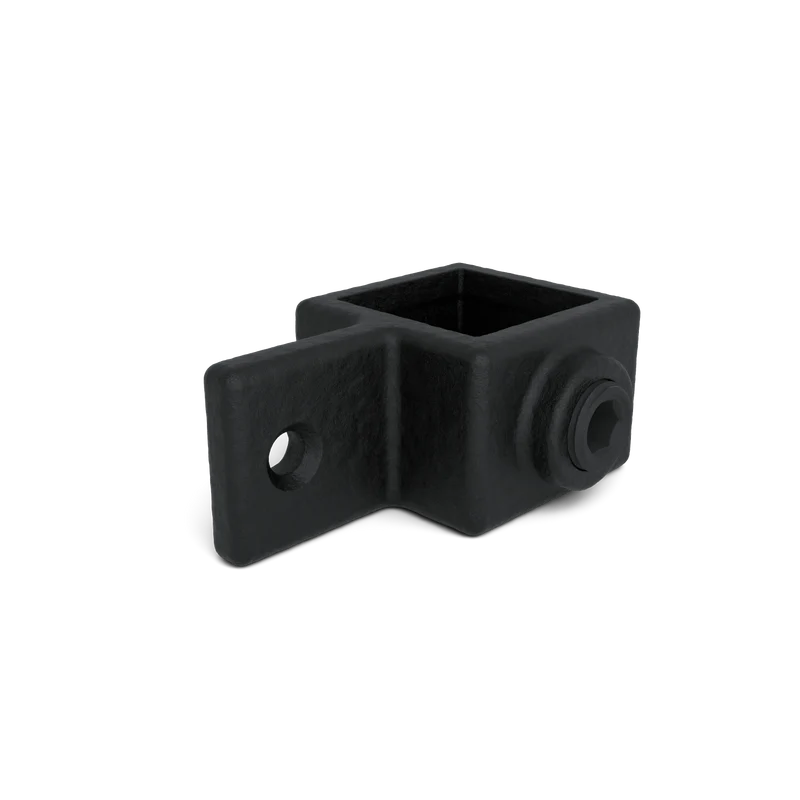

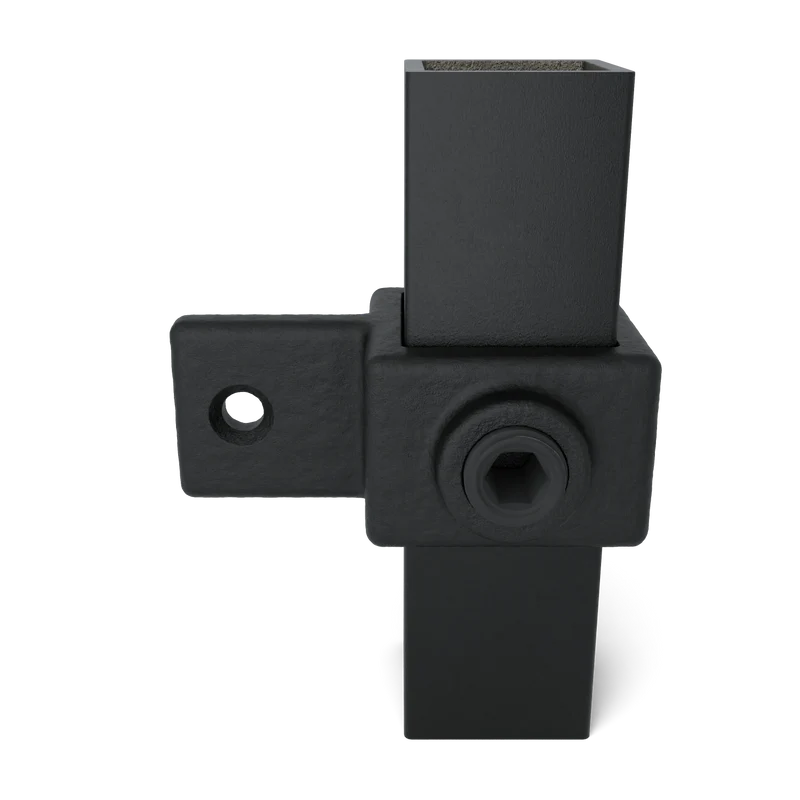

Gelenkauge schwarz 25 mm quadratisch

Das Gelenkauge wird in Kombination mit einer Gelenkhülse verwendet, um eine schwenkbare Verbindung zu schaffen. Zusammen bilden diese Bauteile ein Gelenk, das zum Beispiel für Türen, bewegliche Rahmen oder drehbare Elemente in Rohrkonstruktionen eingesetzt werden kann.

Durch die Kombination von Auge und Hülse entsteht ein Drehpunkt, mit dem sich auch Streben oder verstellbare Verstärkungen innerhalb einer Konstruktion realisieren lassen. Das Gelenkauge kann außerdem verwendet werden, um Platten oder Bretter an einem Rohr zu befestigen.

Gelenkaugen und Gelenkhülsen verschiedener Rohrdurchmesser können miteinander kombiniert werden. Dadurch lassen sich auch unterschiedliche Rohrdurchmesser schwenkbar miteinander verbinden, ohne einen reduzierenden Rohrverbinder zu verwenden. Hinweis: Die Gelenkteile für Vierkantrohre 25 × 25 mm sind nur untereinander kompatibel und können nicht mit anderen Rohrgrößen kombiniert werden.

Oberfläche: Schwarze KTL-Beschichtung RAL 9005

Dieser schwarze Rohrverbinder ist mit einer KTL-Beschichtung mit Struktur in RAL 9005 versehen. Diese elektrostatisch aufgebrachte Beschichtung sorgt für eine elegante, industrielle Optik. Sie bietet Schutz für den Einsatz im Innenbereich. Für dauerhafte Außenanwendungen empfehlen wir feuerverzinkte Rohrverbinder oder pulverbeschichtete Varianten aus unserem Outdoor- oder Vintage-Sortiment, da langfristige Feuchtigkeitseinwirkung zu Korrosion führen kann.

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

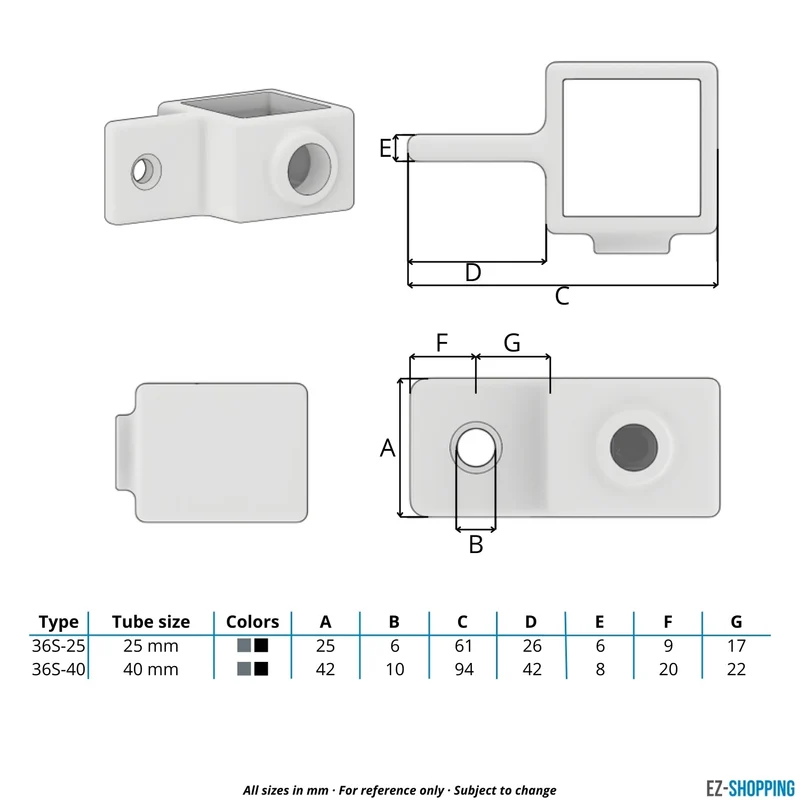

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

Qualität

Unsere Rohrverbinder werden nach strengen Produktionsstandards und Qualitätskontrollen gefertigt. Dadurch gewährleisten sie stabile und zuverlässige Verbindungen zwischen Rohren. Für nahezu alle gängigen Konstruktionen sind diese Verbinder ausreichend belastbar und sicher einsetzbar. Mehr über unsere Rohrverbinder erfahren Sie im Blog Alles über Rohrverbinder.
