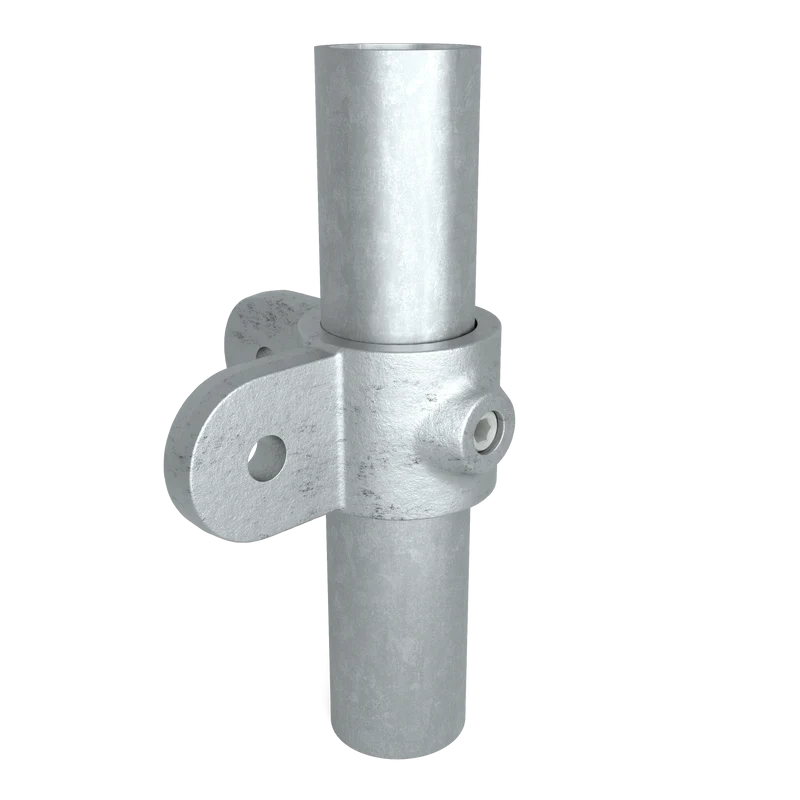

Gelenkauge doppelt 90° 26,9 mm

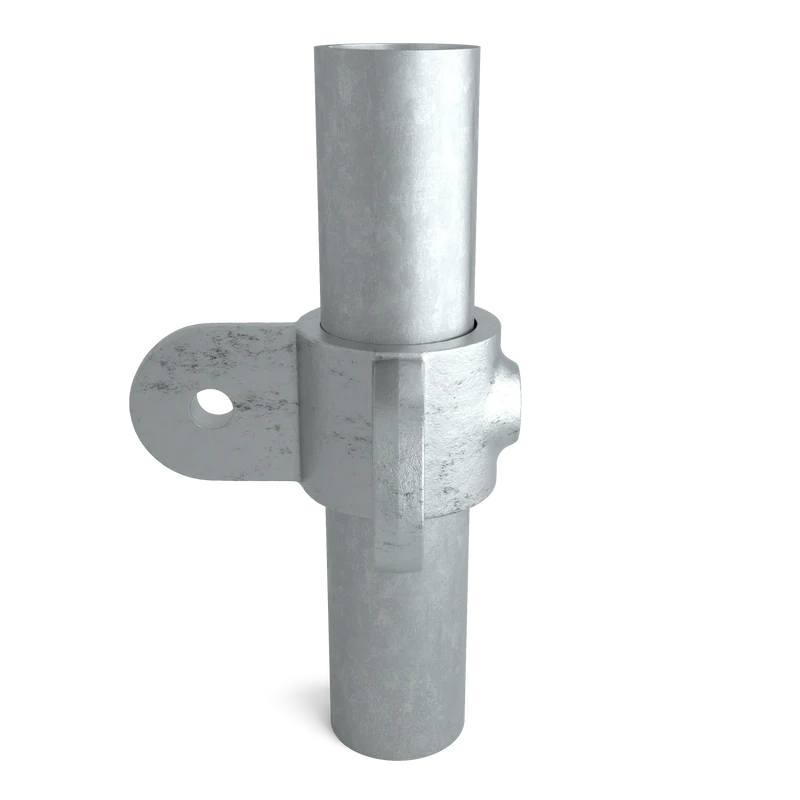

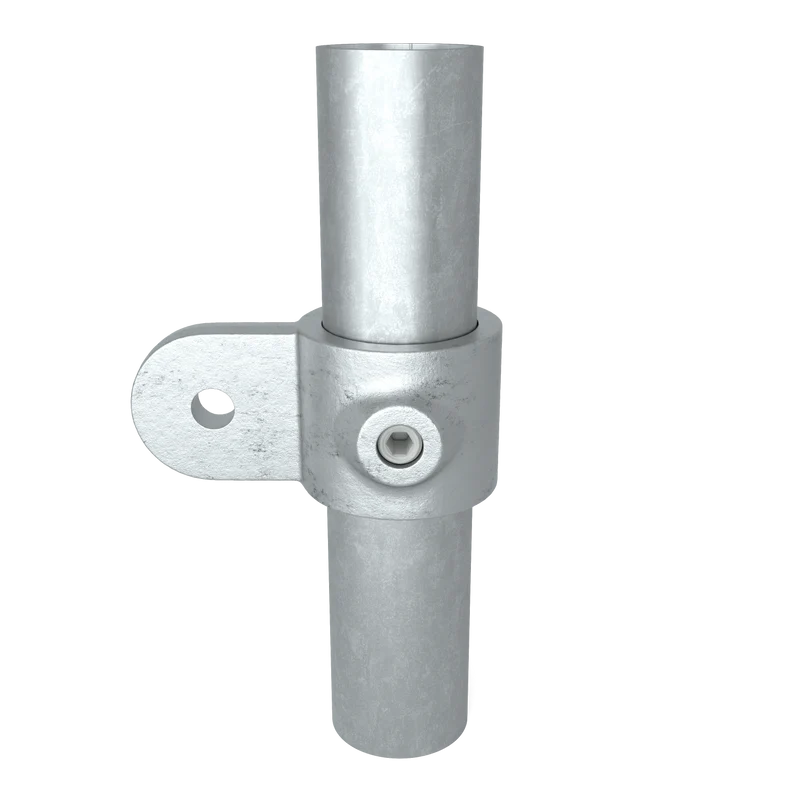

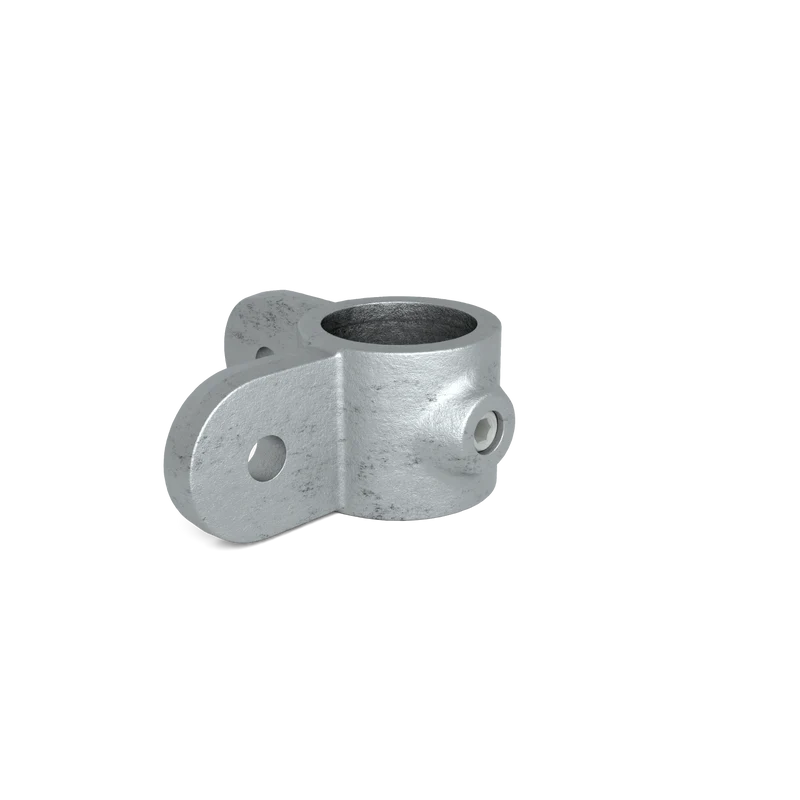

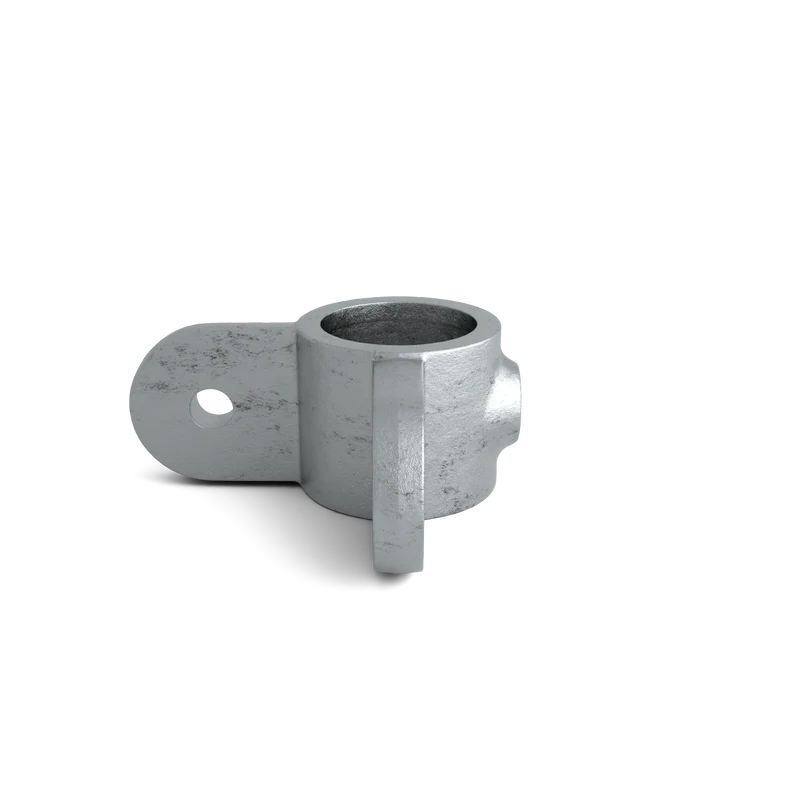

Das doppelte Gelenkauge 90° ist eine Ausführung, bei der zwei Gelenkaugen in einem Verbinder kombiniert sind. Die beiden Augen sind dabei in einem Winkel von 90° zueinander angeordnet.

In Kombination mit zwei Gelenkhaltern können an einem durchgehenden Rohr zwei schwenkbare Rohre montiert werden, die im rechten Winkel zueinander stehen. Dadurch entsteht eine doppelte Drehverbindung in zwei Richtungen rund um dasselbe Hauptrohr. Diese Ausführung wird häufig verwendet, wenn von einem Punkt aus zwei bewegliche Verbindungen in einem rechten Winkel benötigt werden, zum Beispiel bei Eckkonstruktionen, Streben oder verstellbaren Rahmen.

Das doppelte Gelenkauge 90° kann außerdem zur Befestigung von Platten oder Paneelen an einem Rohr eingesetzt werden, als Alternative zu einem Ösenteil mit Doppellasche 90°.

Gelenkaugen und Gelenkhalter verschiedener Rohrdurchmesser können miteinander kombiniert werden. Dadurch lassen sich auch unterschiedliche Rohrgrößen schwenkbar verbinden, ohne einen reduzierenden Rohrverbinder zu verwenden. Hinweis: Die Gelenkteile für Vierkantrohre 25 × 25 mm sind nur untereinander kompatibel und können nicht mit anderen Rohrgrößen kombiniert werden.

Oberfläche: Feuerverzinkt (ISO 1461)

Dieser Rohrverbinder ist feuerverzinkt gemäß ISO 1461. Dabei wird der Verbinder in flüssiges Zink getaucht, wodurch eine robuste und langlebige Schutzschicht entsteht. Die Zinkbeschichtung schützt zuverlässig vor Korrosion und macht den Rohrverbinder ideal für Außenanwendungen sowie den langfristigen Einsatz bei wechselnden Witterungsbedingungen.

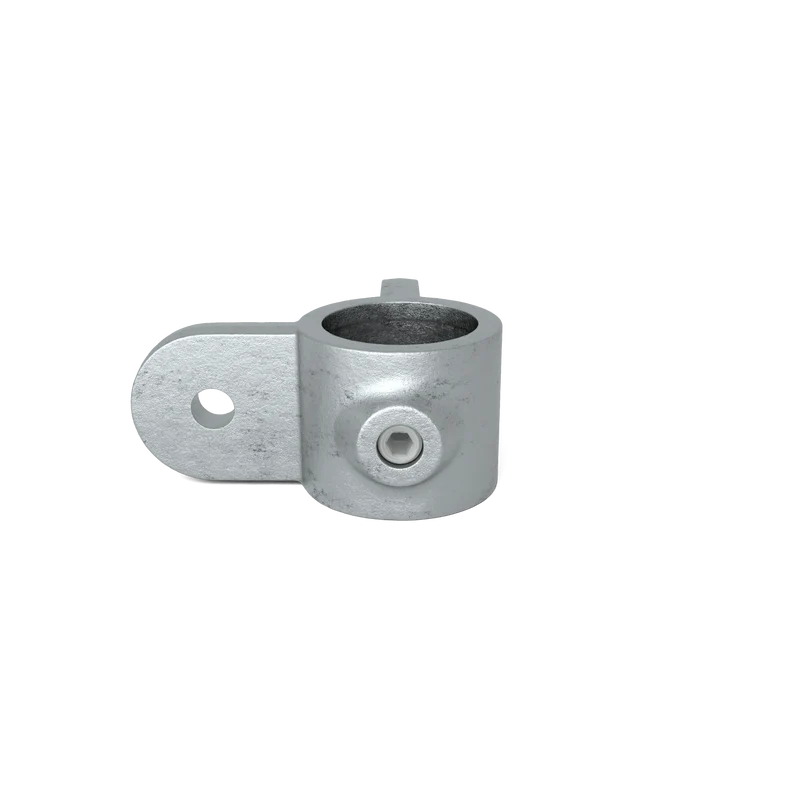

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

Welche Größe Rohrverbinder benötigen Sie?

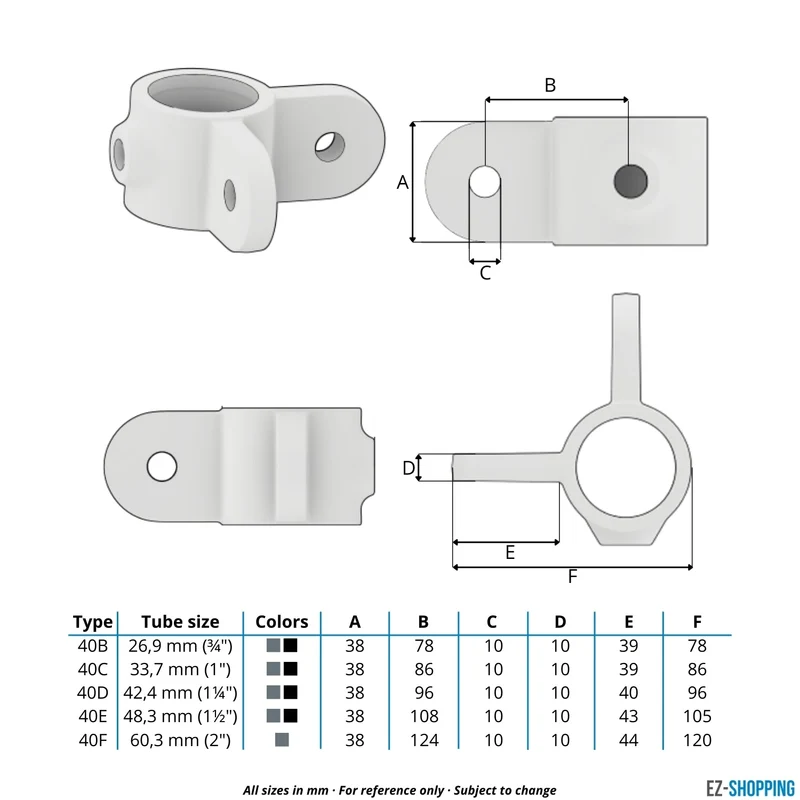

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

TÜV SÜD zertifiziert

Dieser Rohrverbinder ist TÜV SÜD zertifiziert. Dieses unabhängige Prüfsiegel bestätigt die Einhaltung strenger internationaler Qualitäts- und Sicherheitsstandards. Das Zertifikat gibt Auskunft über die maximale Biegebeanspruchung (Bending Load) und Zugbelastung (Tensile Load), angegeben in KiloNewton (kN). So wissen Sie genau, welche Kräfte diese Verbindung sicher aufnehmen kann. Mehr über unsere Rohrverbinder erfahren Sie im Blog Alles über Rohrverbinder.

Vergleichbare Artikelnummern:

Dieses Produkt ist mit den folgenden Artikelnummern vergleichbar oder stellt eine Alternative dazu dar:

• 40B (Typ)
• T-168AM (Tubeclamps)
• 168-AM (Tubeclamps Ltd.)
• C38G20 (Fast Clamp)
• 168M-A27 (Interclamp)
• M52-5 (Kee Klamp)
