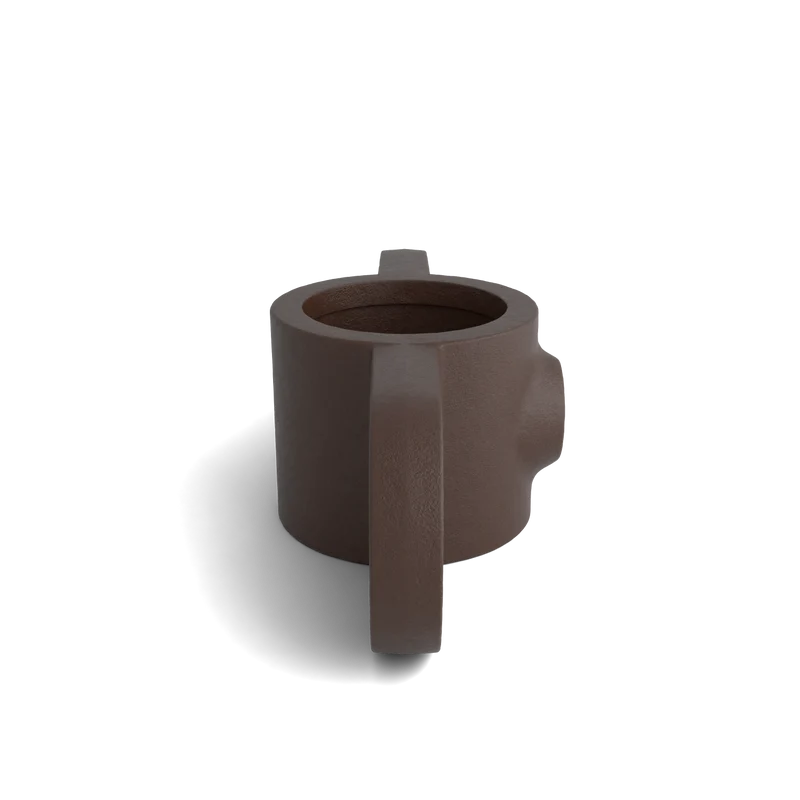

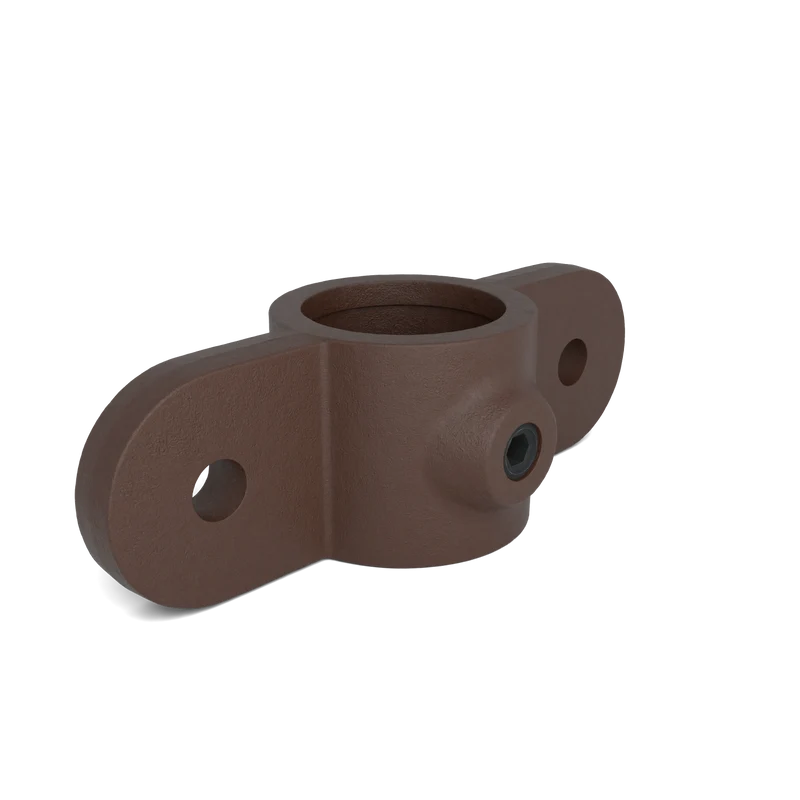

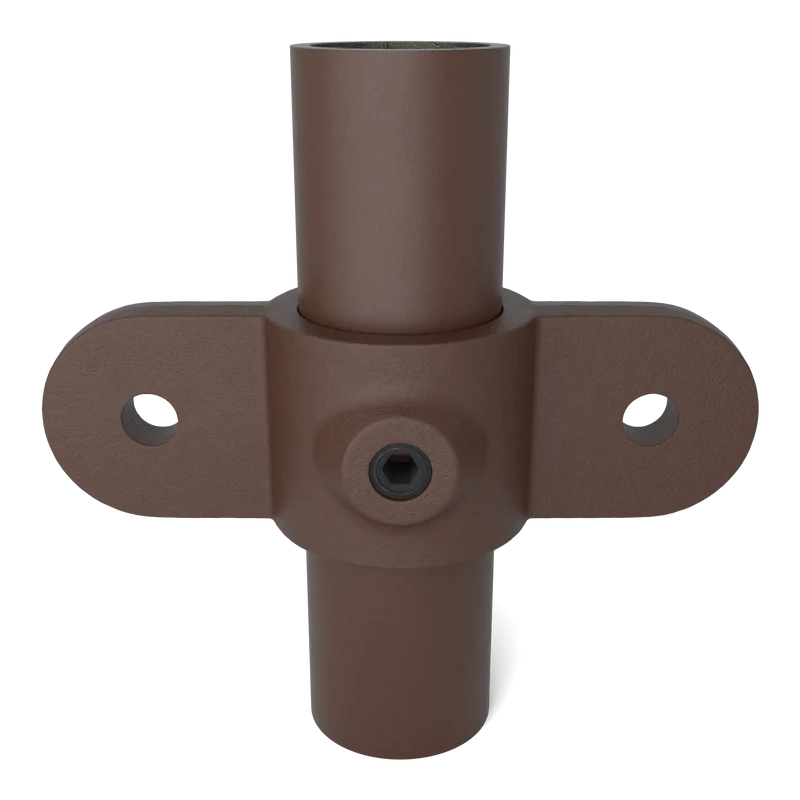

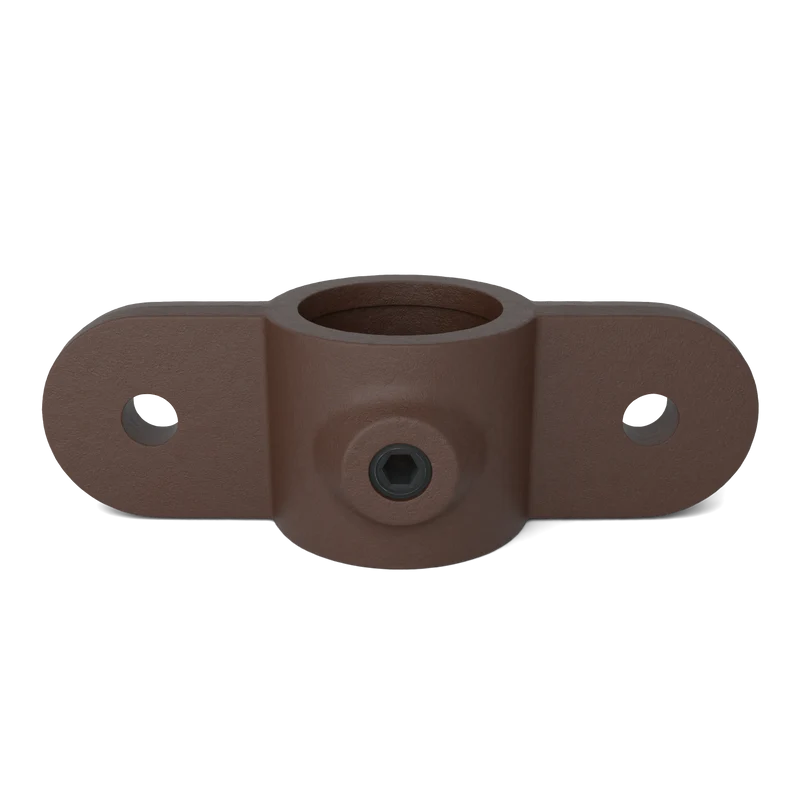

Gelenkauge doppelt 180° vintage 33,7 mm

Das doppelte Gelenkauge 180° ist eine Ausführung, bei der zwei Gelenkaugen in einem Verbinder kombiniert sind. Die beiden Augen liegen dabei in derselben Ebene gegenüber voneinander.

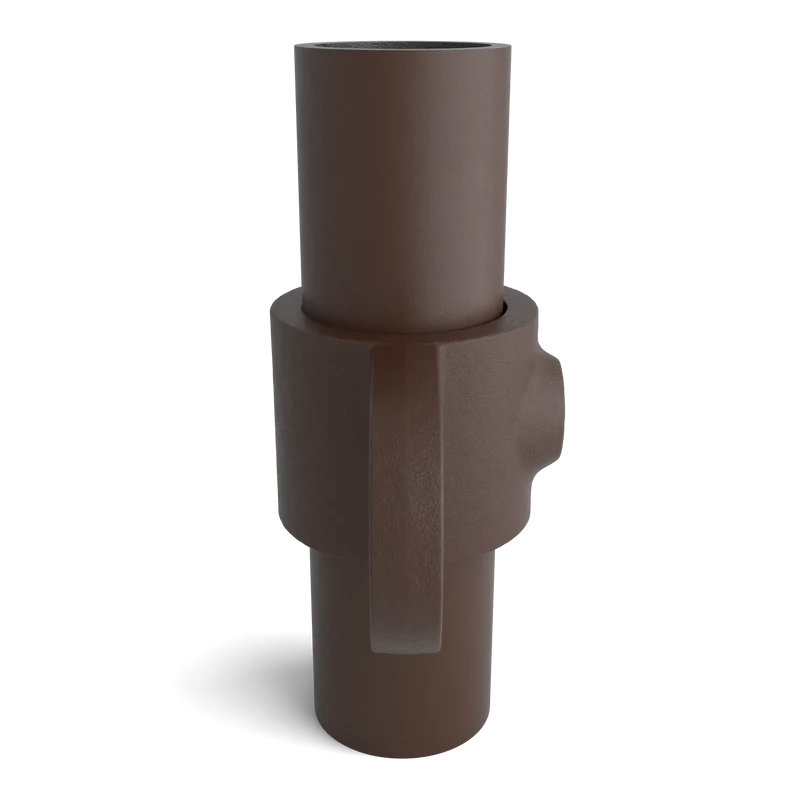

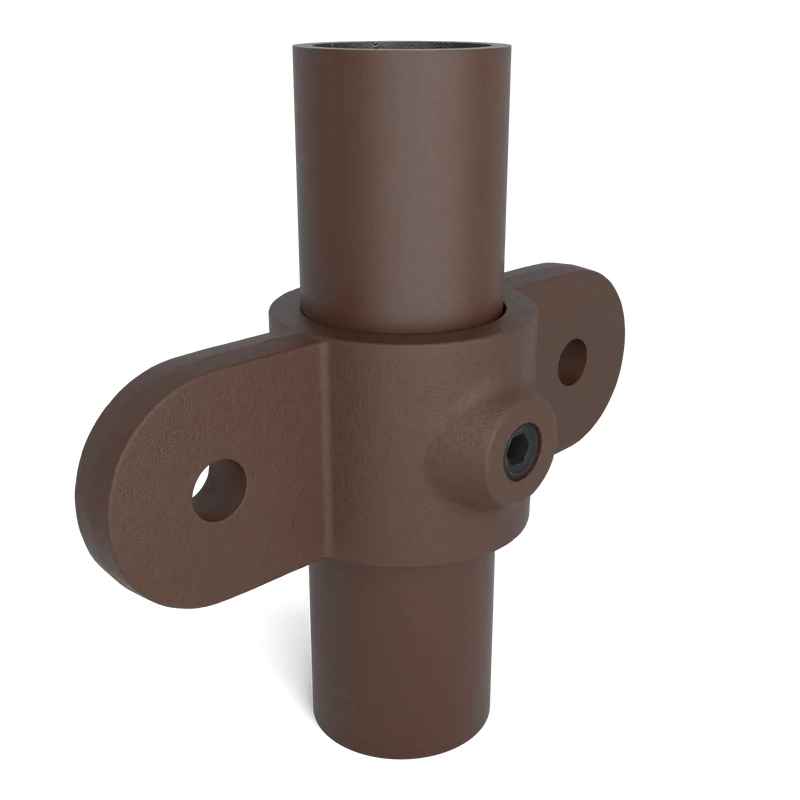

In Kombination mit zwei Gelenkhaltern können an beiden Seiten eines durchgehenden Rohrs schwenkbare Rohre montiert werden. Dadurch entsteht eine doppelte Drehverbindung an einem Hauptrohr. Diese Lösung wird häufig eingesetzt, wenn auf beiden Seiten einer Konstruktion ein beweglicher Anschluss benötigt wird, zum Beispiel bei Streben für Überdachungen oder größeren Rahmenkonstruktionen.

Das doppelte Gelenkauge kann außerdem zur Befestigung von Platten oder Paneelen an einem Rohr verwendet werden, als Alternative zu einem Ösenteil mit Doppellasche.

Gelenkaugen und Gelenkhalter verschiedener Rohrdurchmesser können miteinander kombiniert werden. Dadurch lassen sich auch unterschiedliche Rohrgrößen schwenkbar verbinden, ohne einen reduzierenden Rohrverbinder zu verwenden. Hinweis: Die Gelenkteile für Vierkantrohre 25 × 25 mm sind nur untereinander kompatibel und können nicht mit anderen Rohrgrößen kombiniert werden.

Oberfläche: Braune Pulverbeschichtung mit Struktur

Dieser Vintage Rohrverbinder ist mit einer robusten Pulverbeschichtung mit Struktur versehen. Die Oberfläche verleiht eine markante, industrielle Optik und schützt zuverlässig vor Witterungseinflüssen. Dadurch ist dieser Verbinder für Innen- und Außenanwendungen geeignet.

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

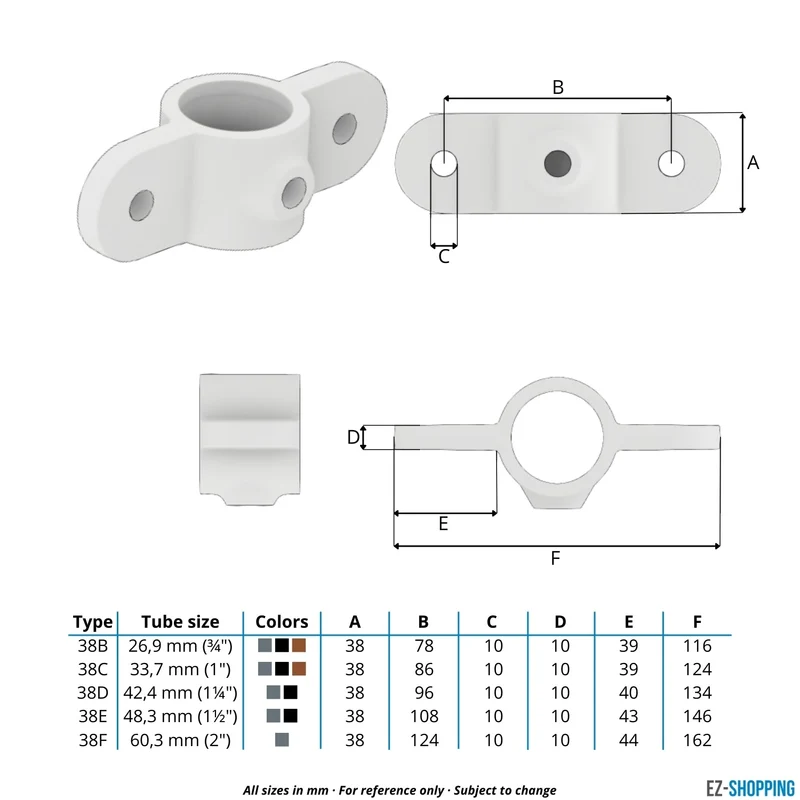

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

TÜV SÜD zertifiziert

Dieser Rohrverbinder ist TÜV SÜD zertifiziert. Dieses unabhängige Prüfsiegel bestätigt die Einhaltung strenger internationaler Qualitäts- und Sicherheitsstandards. Das Zertifikat gibt Auskunft über die maximale Biegebeanspruchung (Bending Load) und Zugbelastung (Tensile Load), angegeben in KiloNewton (kN). So wissen Sie genau, welche Kräfte diese Verbindung sicher aufnehmen kann. Mehr über unsere Rohrverbinder erfahren Sie im Blog Alles über Rohrverbinder.
