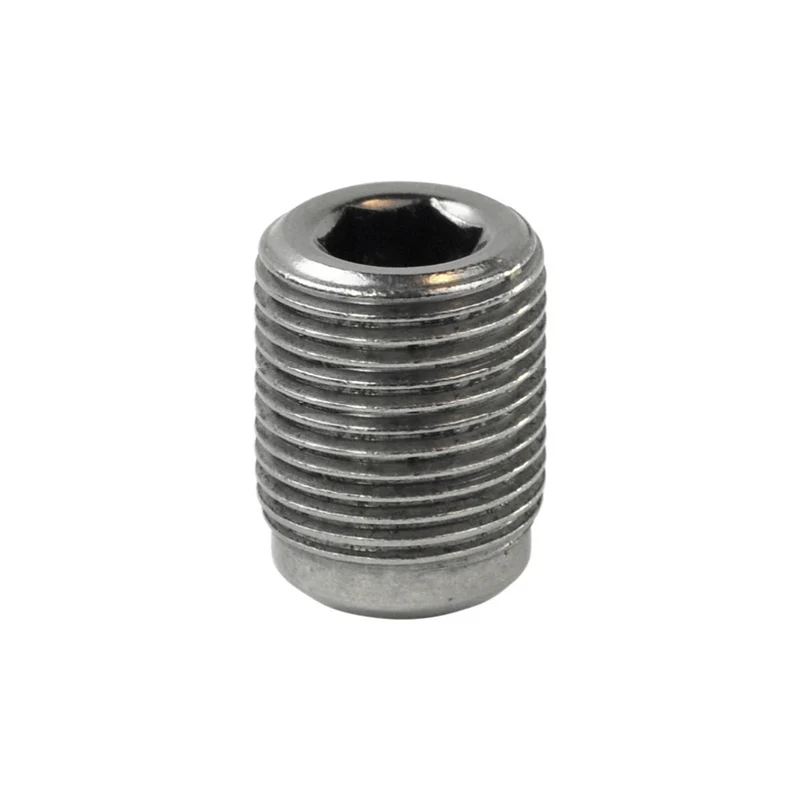

Extra lange Stellschraube für 42,4, 48,3, 60,3 und 40x40 mm

Diese extra lange Stellschraube 3/8" wird in bestimmten Produkten eingesetzt, beispielsweise in einer Bodenhülse, einem offenen Kreuzstück mit Einsatz oder in Containerklemmen. Die Schraube ist für Rohrverbinder mit den Rohrgrößen 42,4 mm, 48,3 mm, 60,3 mm und 40x40 mm geeignet.

Die Standard-Stellschraube für diese Durchmesser hat eine Länge von 15,5 mm. Diese Ausführung hat eine Länge von 25 mm und bietet dadurch einen größeren Klemmbereich, wenn eine größere Einschraubtiefe erforderlich ist.

Die Stellschraube wird mit einem Sechskantschlüssel, umgangssprachlich auch „Inbusschlüssel“ genannt, angezogen.

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

Vergleichbare Artikelnummern:

Dieses Produkt ist mit den folgenden Artikelnummern vergleichbar oder stellt eine Alternative dazu dar:

• 77DE (Typ)
• 300-CDE-Long (Interclamp)
• 97-789S (Kee Klamp)
