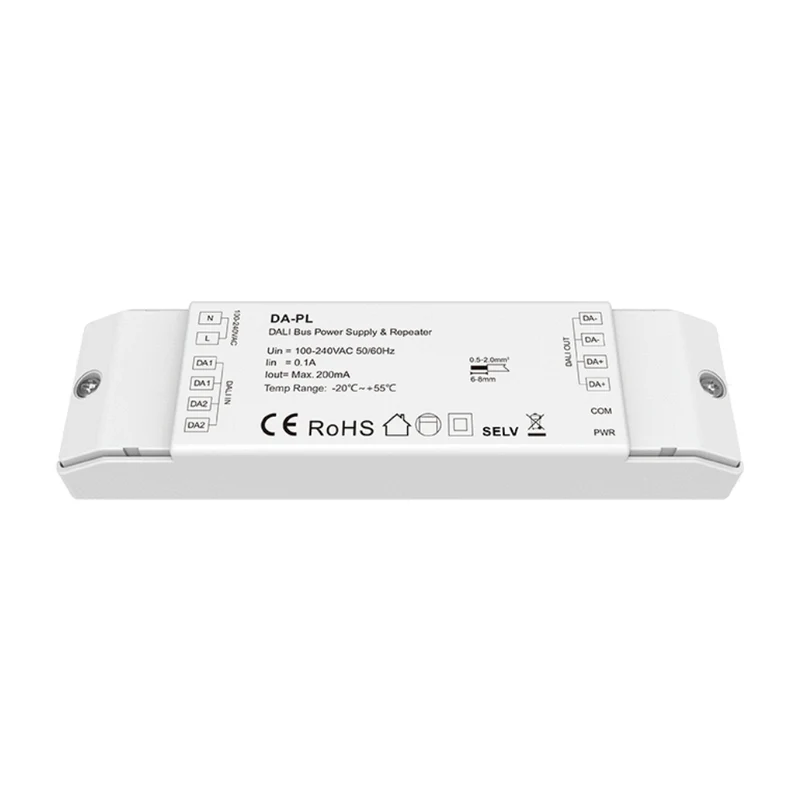

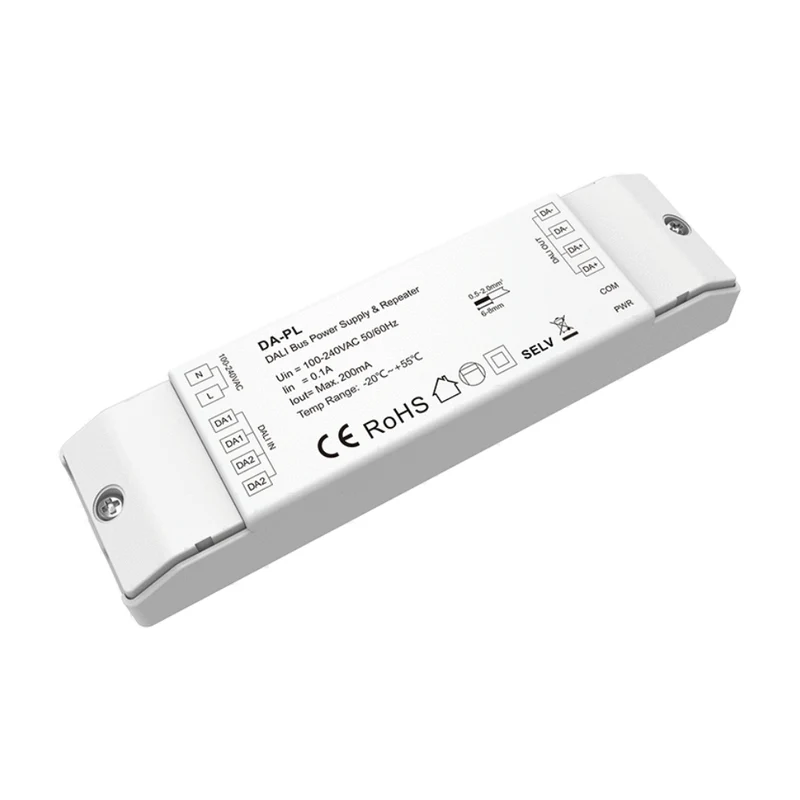

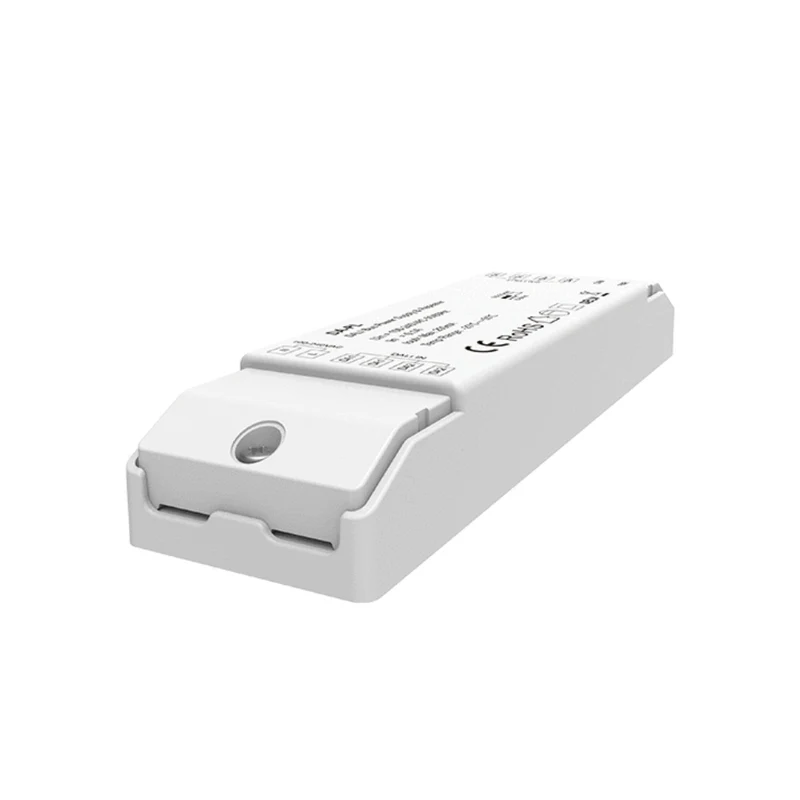

DALI Bus-Netzteil mit Repeater-Funktion – 200 mA, 100–240 V

DALI Bus-Netzteil & Repeater – für den Ausbau und die Verlängerung von DALI-Systemen

Übersicht

Dieses kompakte DALI-Netzteil mit Repeater-Funktion erweitert bestehende DALI-Linien und stellt gleichzeitig die nötige DALI-Versorgungsspannung zur Verfügung. Es ermöglicht die bidirektionale Signalverstärkung für DALI-Befehle über bis zu 3 Repeater in Reihe und verlängert so die maximale Buslänge auf bis zu 1200 m. Zwei voneinander isolierte DALI-Kreise (IN/OUT) lassen sich stern- oder kaskadenförmig vernetzen – ideal für größere Lichtinstallationen in Büros, Hotels oder Industrieumgebungen. Der Repeater erfüllt alle relevanten DALI-Standards und ist mit gängigen DALI-Master- und Endgeräten kompatibel.

Technische Hauptmerkmale

← Für weitere Details bitte zur Seite wischen →

Merkmal	Details
Funktion	DALI-Netzteil + Repeater mit galvanischer Trennung
Spannungseingang	100–240 V AC, 50/60 Hz
Stromaufnahme	0,1 A
Ausgangsstrom (DALI)	Max. 200 mA
Ausgangssignal	DALI (isolierter Zweig)
DALI-Ausgänge	2 Gruppen, polaritätsrichtig (DA+ / DA-)
Netzwerktopologien	Stern, Kaskade (max. 3 Repeater in Serie)
Verlängerung Buslänge	von 300 m auf bis zu 600 m (pro Segment), max. 1200 m gesamt
Max. Anzahl DALI-Geräte	64 (gesamt, Master- und Unterkreis gemeinsam)
Montage	Aufputz / Verteilereinbau, kompakt
Abmessungen	156 × 48 × 22 mm
Schutzfunktionen	Überhitzungsschutz, galvanische Trennung
Schutzart	IP20 (für trockene Innenbereiche)
Betriebstemperatur	-20 °C bis +55 °C
Zertifizierungen	CE, RoHS, EN 61347, EN 55015, ETSI EN 300 440

Vorteile auf einen Blick

• Versorgt und erweitert DALI-Bussysteme mit bis zu 200 mA Ausgangsstrom
• Verlängert die DALI-Leitung auf bis zu 1200 m bei kaskadierter Anwendung
• Bidirektionale Signalverstärkung mit galvanischer Trennung
• Ermöglicht stern- oder linienförmige DALI-Topologien
• Keine zusätzliche Spannungsversorgung auf Unterkreis nötig
• Ideal für Projekte mit vielen DALI-Treibern oder großer Leitungslänge

Lieferumfang

• 1× DALI Bus-Netzteil mit Repeater-Funktion
• 1× Bedienungsanleitung (Englisch)
