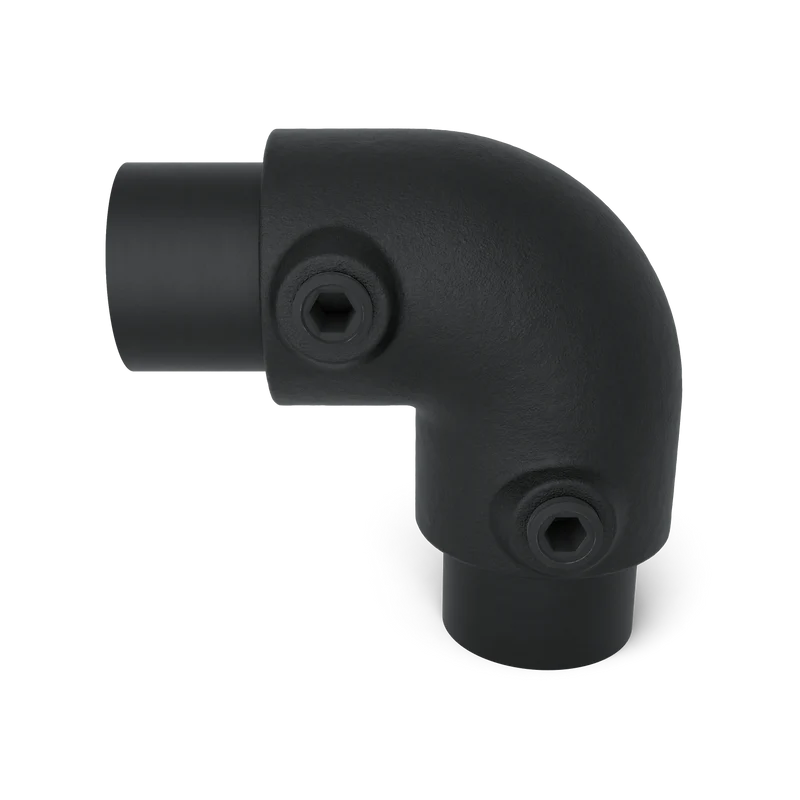

Bogen 90° schwarz 26,9 mm

Der Rohrverbinder Bogen 90° ist eine Winkelverbindung, mit der zwei Rohre in einem rechten Winkel (90°) miteinander verbunden werden. Dieser Verbinder wird häufig an Ecken von Konstruktionen eingesetzt, zum Beispiel bei Rahmen, Geländern oder Möbeln.

Der 90°-Bogen wird zudem häufig als saubere Endlösung für obere Handläufe oder Eckverbindungen eingesetzt, bei denen ein durchgehendes Rohr in einer rechtwinkligen Ecke endet.

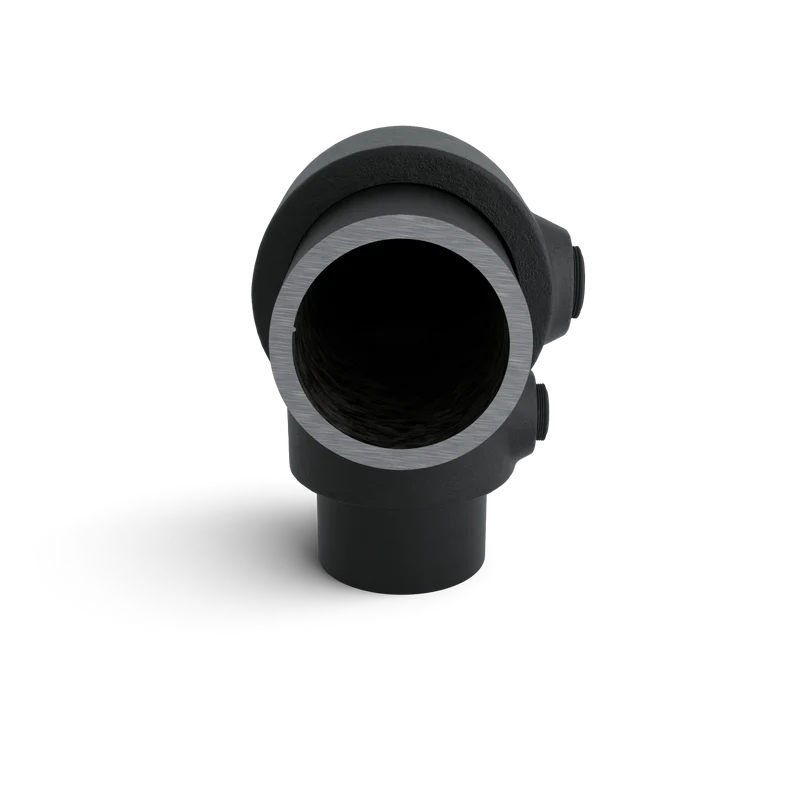

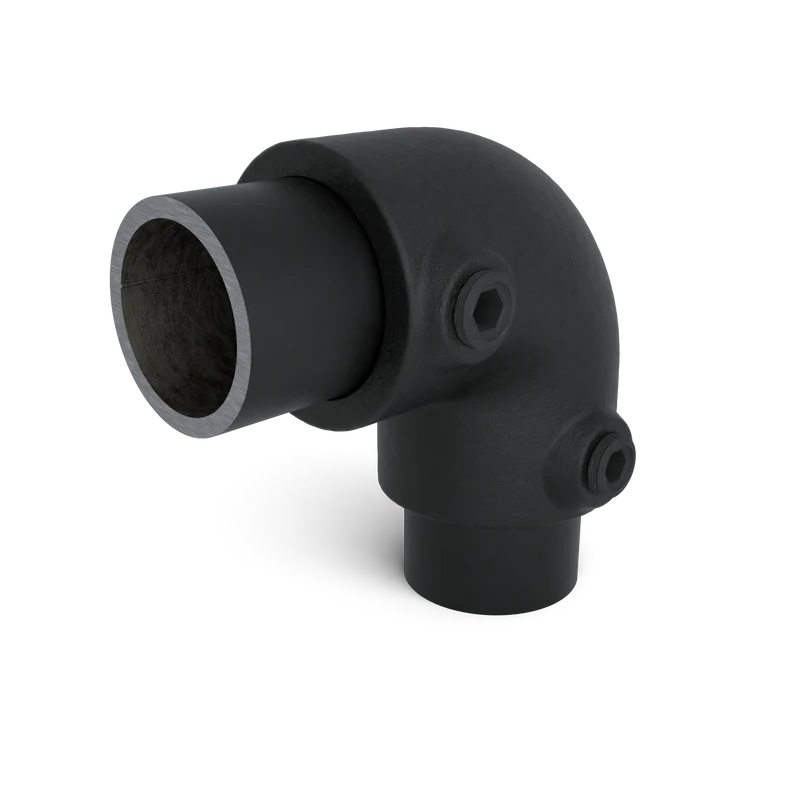

Im Inneren des Verbinders stoßen die Rohrenden aneinander. Die Rohre werden daher aufgrund der 90°-Biegung im Inneren konstruktionsbedingt nicht vollständig in den Verbinder eingeschoben.

Oberfläche: Schwarze KTL-Beschichtung RAL 9005

Dieser schwarze Rohrverbinder ist mit einer KTL-Beschichtung mit Struktur in RAL 9005 versehen. Diese elektrostatisch aufgebrachte Beschichtung sorgt für eine elegante, industrielle Optik. Sie bietet Schutz für den Einsatz im Innenbereich. Für dauerhafte Außenanwendungen empfehlen wir feuerverzinkte Rohrverbinder oder pulverbeschichtete Varianten aus unserem Outdoor- oder Vintage-Sortiment, da langfristige Feuchtigkeitseinwirkung zu Korrosion führen kann.

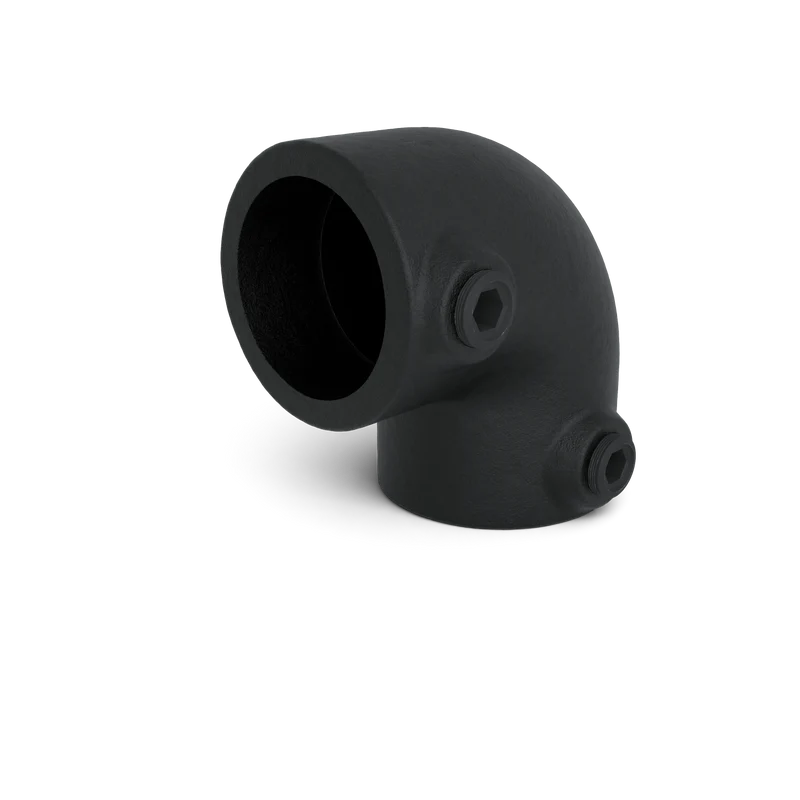

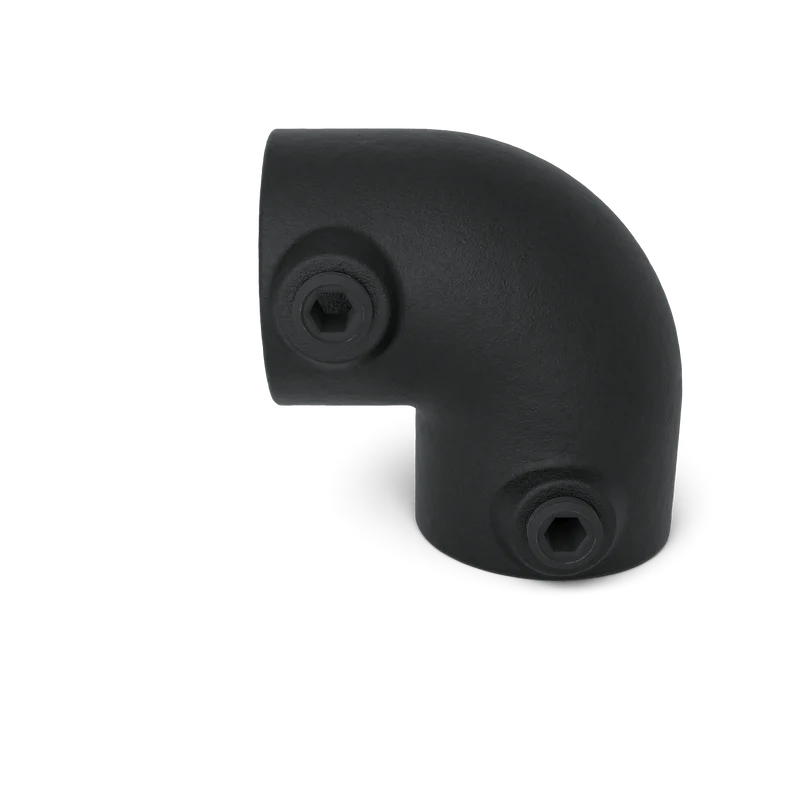

Montage mit Stellschraube

Unsere Rohrverbinder werden montiert, indem die Stellschraube (standardmäßig im Lieferumfang enthalten) gegen das Rohr angezogen wird. Durch dieses clevere Klemmsystem entsteht eine sichere, rutschfeste Verbindung zwischen Rohr und Verbinder mit einer maximalen Schubbelastung von bis zu 900 kg. Mit einem Sechskantschlüssel lässt sich das Rohr einfach und fest fixieren. Handfestes Anziehen ist ausreichend (bei Verwendung eines Drehmomentschlüssels maximal 39 Nm einstellen). Bitte immer die passende Größe verwenden, um Beschädigungen am Schraubenkopf zu vermeiden. Die passenden Sechskantschlüssel können Sie direkt mitbestellen.

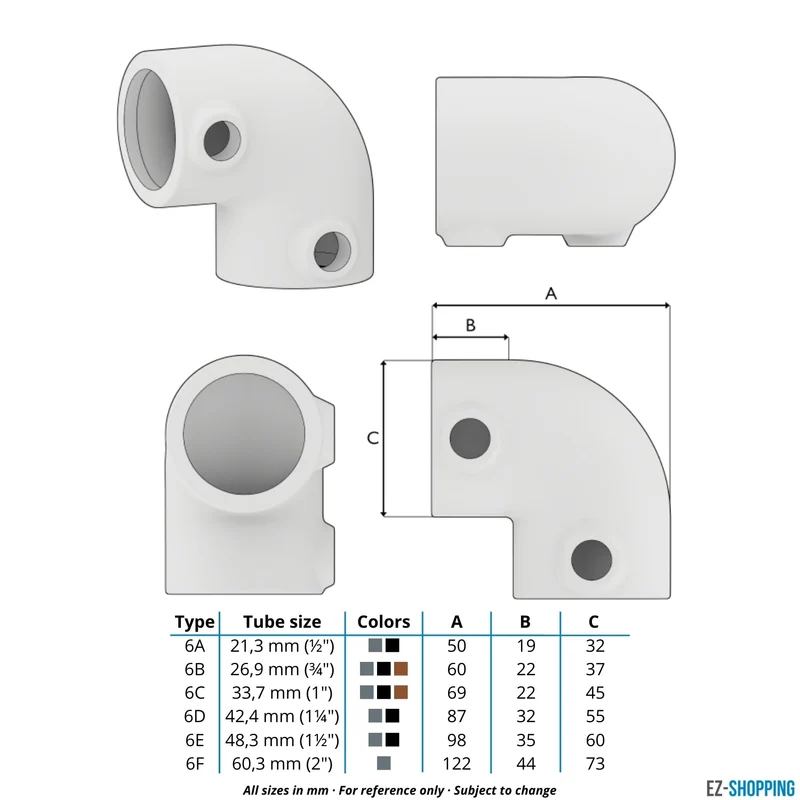

Welche Größe Rohrverbinder benötigen Sie?

Die angegebene Größe eines Rohrverbinders bezieht sich immer auf den Außendurchmesser des Rohrs, für den er geeignet ist. Der Verbinder selbst ist bewusst etwas größer gefertigt, damit auch Rohre mit geringen Fertigungstoleranzen perfekt passen. Durch das Stellschraubensystem wird das Rohr fest geklemmt und eine stabile, zuverlässige Konstruktion gewährleistet.

Material und Produktionsnorm

Unsere Rohrverbinder werden aus hochwertigem Temperguss gemäß EN 1562 in der Werkstoffqualität KTH350-10 gefertigt. Dieses Material zeichnet sich durch hohe Zugfestigkeit und Schlagzähigkeit aus und eignet sich hervorragend für tragende Konstruktionen. Im Vergleich zu Standardstahl bietet Temperguss eine optimale Kombination aus Stabilität, Langlebigkeit und Maßhaltigkeit. Dadurch sind unsere Rohrverbinder sowohl für leichte als auch für schwere Anwendungen geeignet.

TÜV SÜD zertifiziert

Dieser Rohrverbinder ist TÜV SÜD zertifiziert. Dieses unabhängige Prüfsiegel bestätigt die Einhaltung strenger internationaler Qualitäts- und Sicherheitsstandards. Das Zertifikat gibt Auskunft über die maximale Biegebeanspruchung (Bending Load) und Zugbelastung (Tensile Load), angegeben in KiloNewton (kN). So wissen Sie genau, welche Kräfte diese Verbindung sicher aufnehmen kann. Mehr über unsere Rohrverbinder erfahren Sie im Blog Alles über Rohrverbinder.

Vergleichbare Artikelnummern:

Dieses Produkt ist mit den folgenden Artikelnummern vergleichbar oder stellt eine Alternative dazu dar:

• Z6B (Typ)
• BL125-A27 (Tubeclamps)
