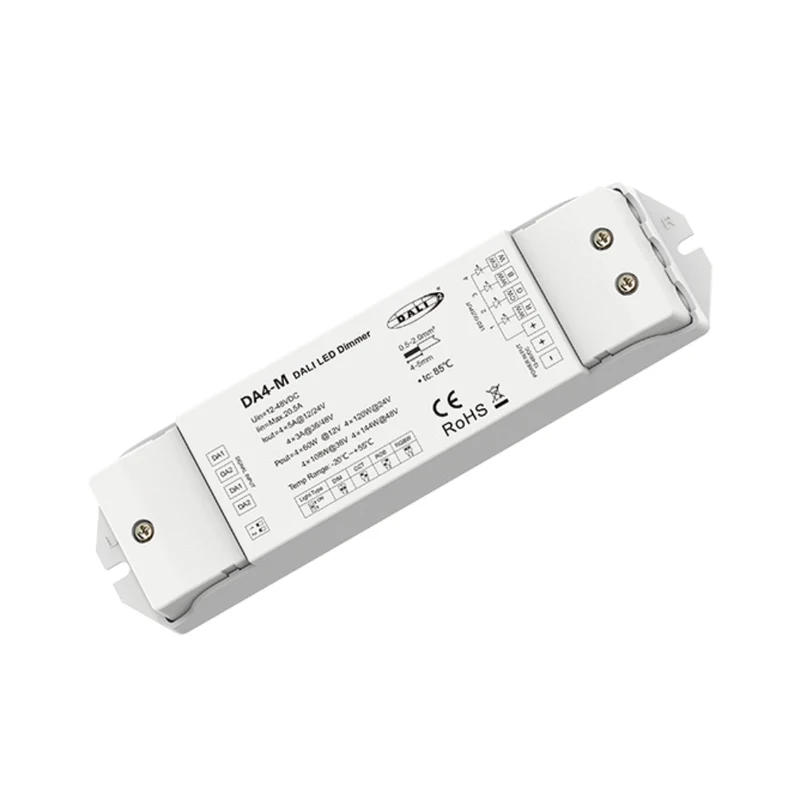

4-Kanal DALI LED-Dimmer für einfarbige & farbige Lichtsysteme

DALI LED-Dimmer – 4-Kanal Konstantspannungs-Controller (12–48 V DC, DT6/DT8)

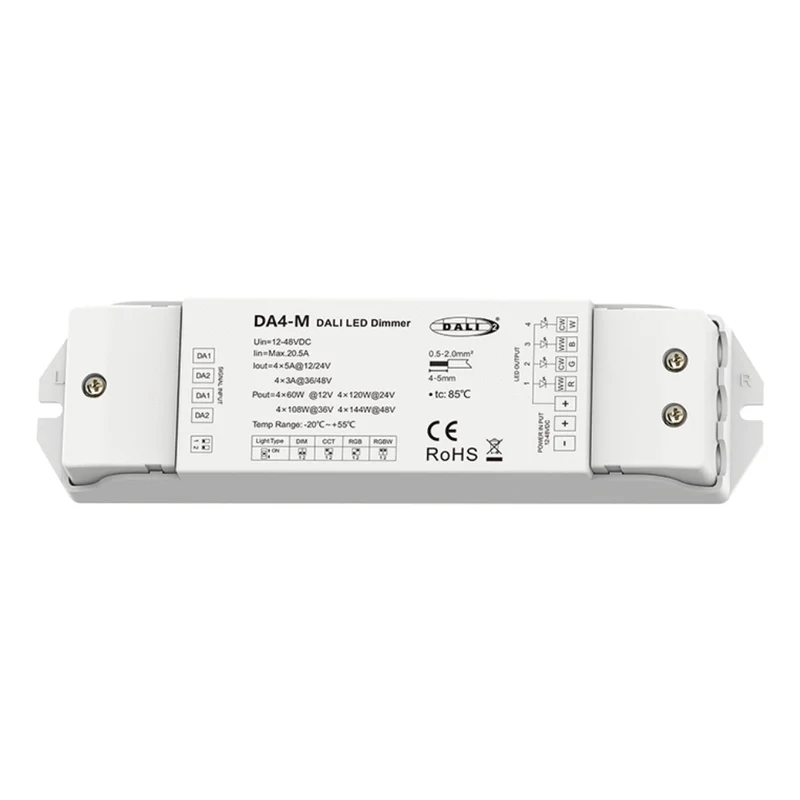

Der DA4-M ist ein leistungsstarker 4-Kanal LED-Dimmer für konstante Spannungsquellen im Bereich von 12 bis 48 V DC. Er ist DALI-2 zertifiziert und unterstützt sowohl DT6-Dimmung für monochrome LEDs als auch DT8 für CCT, RGB oder RGBW-LED-Streifen. Dank DIP-Schalter lässt sich der Lichttyp bequem umschalten. Der Dimmer ist vollständig kompatibel mit DALI-Master-Systemen und erhält seine Adresse automatisch über den DALI-Bus. Ideal für anspruchsvolle Lichtsteuerungen in Architektur, Büro, Shopbeleuchtung oder hochwertigen Wohnräumen.

Technische Hauptmerkmale

Merkmal	Details
Kompatible LED-Typen	Einfarbig, CCT (WW/CW), RGB, RGBW (DIP-Schalter wählbar)
Ausgangskanäle	4 Kanäle (Konstantspannung)
Steuerprotokoll	DALI-2 (DT6 / DT8-CCT / DT8-RGB / DT8-RGBW)
Eingangsspannung	12 – 48 V DC
Max. Ausgangsstrom	4×5 A @ 12–24 V 4×3 A @ 36–48 V
Max. Ausgangsleistung	z. B. 4×60 W @12 V, 4×144 W @48 V
Dimmverfahren	PWM (logarithmische DALI-Kurve), 2000 Hz
Dimmverhalten	0–100 % (digital stufenlos)
Adressierung	Automatisch über DALI-Master
Schutzfunktionen	Überlast, Kurzschluss, Verpolung (automatische Wiederherstellung)
Abmessungen	178 × 50 × 38 mm
Gewicht	0,14 kg
Schutzart	IP20 (nur Innenbereich)
Betriebstemperatur	-20 °C bis +55 °C
Gehäusetemperatur (max.)	+85 °C
Zertifizierungen	CE, RoHS, DALI-2, EN 61347, EN 55015, EN 61547

Vorteile auf einen Blick

• DALI-2-kompatibel für DT6 (DIM) & DT8 (CCT, RGB, RGBW)
• 4 Kanäle mit automatischer Adressierung über DALI-Master
• Flexible Anwendung für einfarbige, CCT- und RGB(W)-LEDs
• Logarithmische Dimmkurve nach DALI-Standard, flimmerfrei (2000 Hz)
• Schutz vor Verpolung, Kurzschluss und Überlast
• Kompakte Bauform – einfache Montage per Schraubhalterung

Lieferumfang

• 1× DALI LED-Dimmer DA4-M
• 1× Bedienungsanleitung (Englisch)
