12V WS2815 LED-Streifen adressierbar RGB – Ausfallsicherung durch redundante Datenleitung

WS2815 12V LED-Streifen mit redundanter Datenleitung – ausfallsicher, 30/60/144 LEDs/m

Der WS2815 ist ein 12V-betriebener adressierbarer RGB-LED-Streifen mit einer einzigartigen Backup-Datenleitung: Fällt eine LED aus, bleibt die Signalübertragung zu allen nachfolgenden LEDs erhalten. Damit eignet er sich besonders für Installationen, bei denen Zuverlässigkeit entscheidend ist – verfügbar mit 30, 60 und 144 LEDs pro Meter sowie den Schutzgraden IP30, IP65 und IP67.

Spannung: 12V
Max. Leistung: 0,3W pro LED
Lichtfarbe: RGB
Abstrahlwinkel: 120°

Abstand LEDs

• 30 LEDs/m: 28mm
• 60 LEDs/m: 12mm
• 144 LEDs/m: 1,92mm

Abstand Schnittmarken

• 30 LEDs/m: 34mm
• 60 LEDs/m: 17mm
• 144 LEDs/m: 7mm

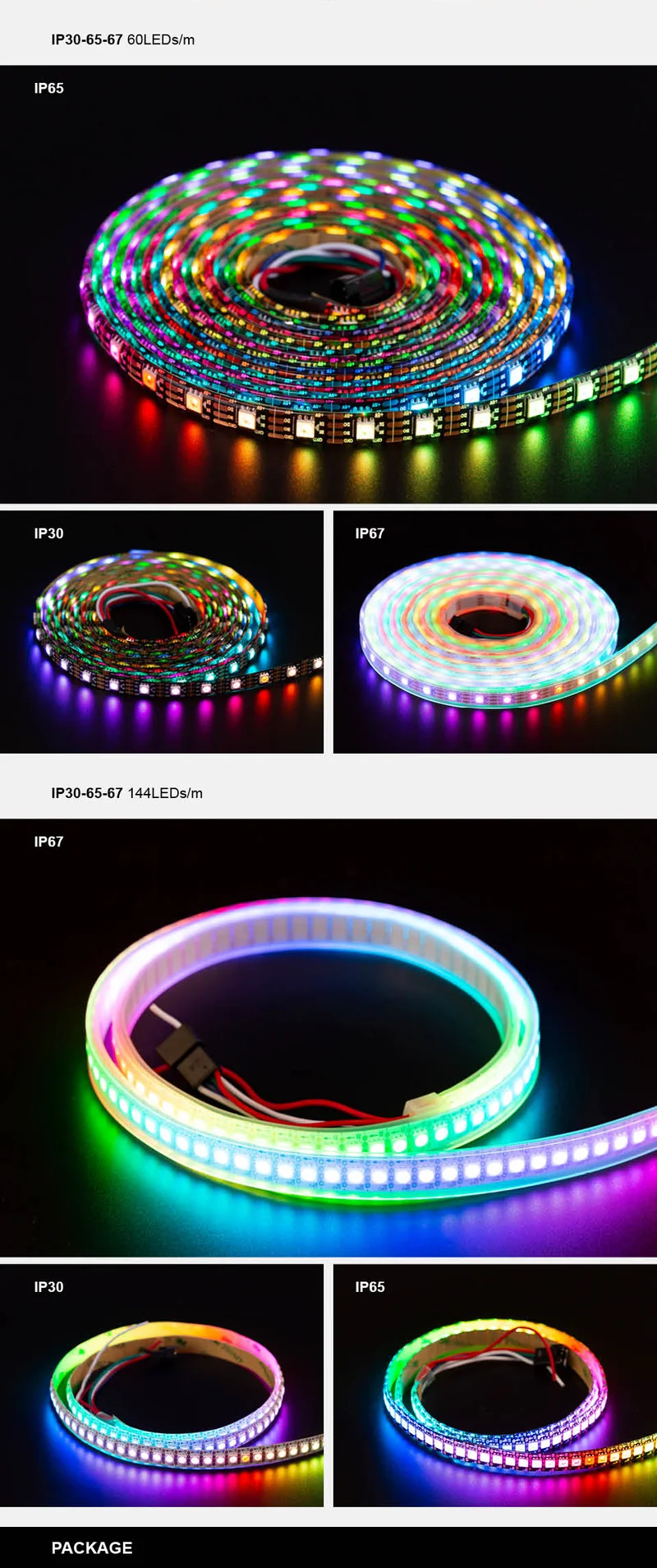

Schutzgrad: IP30, IP65 (Silikonüberzug), IP67 (Silikonschlauch)

Wellenlänge Lichtfarben

• Rot: 650nm
• Grün: 520nm
• Blau: 460nm

Betriebstemperatur: -20°C ~ +50°C
Durchschnittliche Lebensdauer: 50.000 Stunden
LED-Chip: SMD5050
Zertifizierung: CE, RoHS, FCC

Vorteile

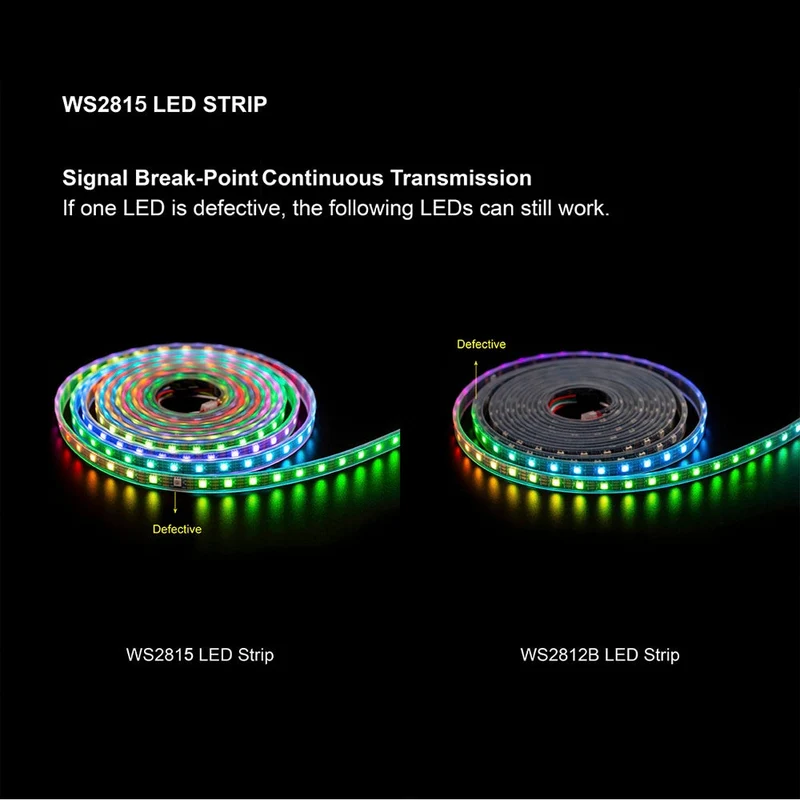

• Backup-Datenleitung:
Bei einem Ausfall einer LED bleibt die Datenübertragung intakt – der Streifen funktioniert zuverlässig weiter, ohne dass ganze Segmente ausfallen.
• Einzeln adressierbare LEDs:
Jede LED kann separat gesteuert werden – ideal für komplexe Animationen, Effekte und Farbverläufe.

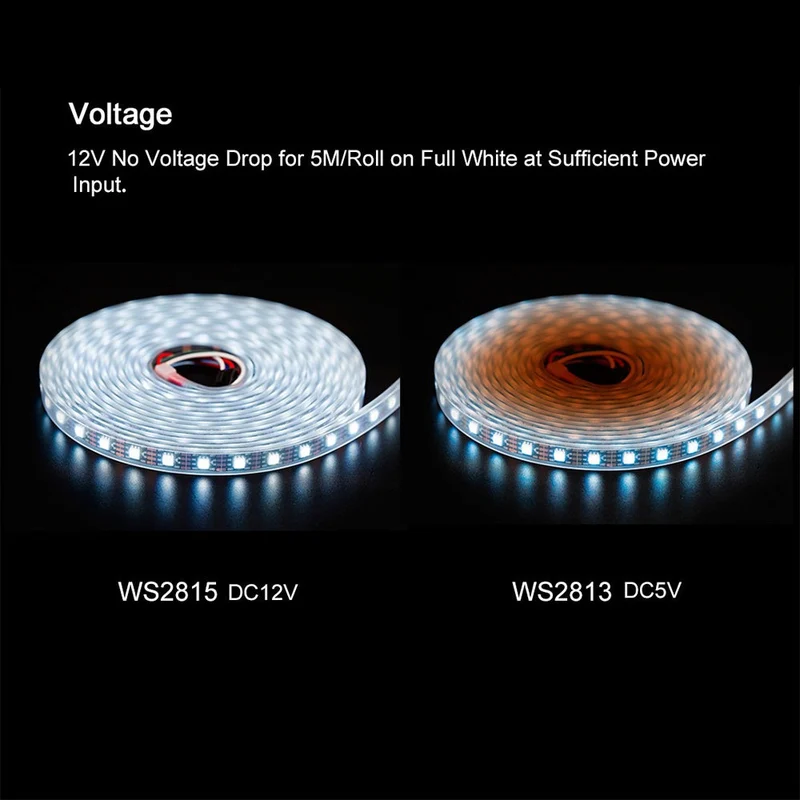

• Betrieb mit 12V:
Im Vergleich zu 5V-Streifen ermöglicht 12V eine stabilere Spannung über längere Strecken und reduziert den Spannungsabfall.
• Feine Schnittmarken:
Sehr kurze Schnittabstände (bis 7 mm bei 144 LEDs/m) erlauben eine präzise Anpassung an das Projekt.
• RGB-Farbsteuerung:
Klare, kräftige Farben mit definierten Wellenlängen: Rot (650 nm), Grün (520 nm), Blau (460 nm) – für saubere Farbmischung und kräftige Leuchteffekte.
• Flexible Schutzoptionen:
IP30 für Innenräume, IP65 mit Silikonbeschichtung oder IP67 mit Silikonschlauch für Anwendungen mit Feuchtigkeit oder Staub.

Anwendungsbereich

• Zuverlässige RGB-Lichtinstallationen mit hoher Ausfallsicherheit
• Animierte Lichtverläufe und Pixel-Effekte für Events, Möbel oder Messestände
• Projekte mit vielen LEDs pro Meter, bei denen kürzbare Segmente gefragt sind
• Außen- und Feuchtraumanwendungen bei Nutzung der IP65/IP67-Variante
• Individuelle Lichtlösungen mit Mikrocontrollern oder SPI-Systemen

Lieferumfang

• 1 × LED-Streifen
• 1 × Anschlusstück (JST-Stecker)

Installationshinweise

• Beachtung der Datenflussrichtung:
Die Datenrichtung ist auf dem Streifen durch einen Pfeil gekennzeichnet. Der Controller muss immer am Dateneingang (DIN) angeschlossen werden. Ein Anschluss in falscher Richtung verhindert die Ansteuerung.
• Verpolungsschutz:
Unbedingt auf die richtige Polarität achten – +V, GND und DATA. Eine falsche Polung kann den LED-Streifen oder Controller irreparabel beschädigen.
• Spannungsversorgung entsprechend dem LED-Typ:
12V Streifen (z. B. WS2815) toleranter bei Längen, aber höhere Stromaufnahme. Immer ein passendes Netzteil verwenden (Spannung + ausreichende Leistung in Watt/Ampere).
• Stromversorgung dimensionieren:
Stromverbrauch je nach LED-Anzahl, Spannung und Leuchtintensität berechnen. Immer ca. 10 % Leistungsreserve für das Netzteil einplanen.

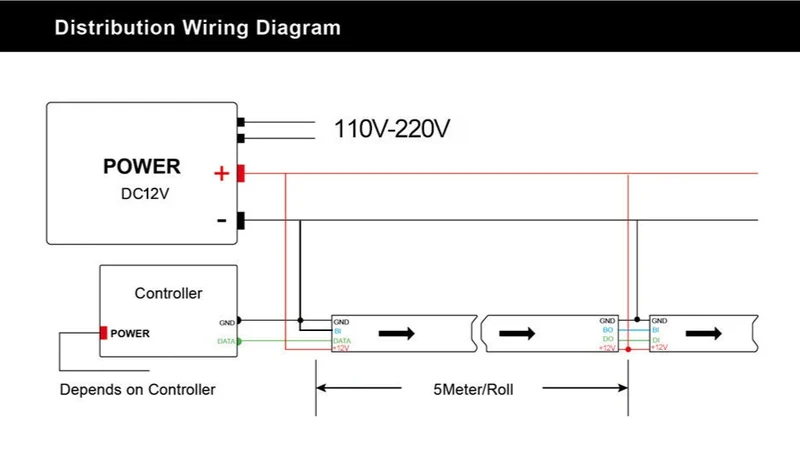

• Maximale Länge pro Einspeisung beachten:
12V: max. 5–8m bei einseitiger Einspeisung. Bei längeren Strecken doppelseitige Einspeisung oder zusätzliche Einspeisepunkte einplanen.
• GND-Verbindung nicht vergessen:
Auch bei getrennten Netzteilen muss der Masseanschluss (GND) immer durchgängig verbunden sein.
